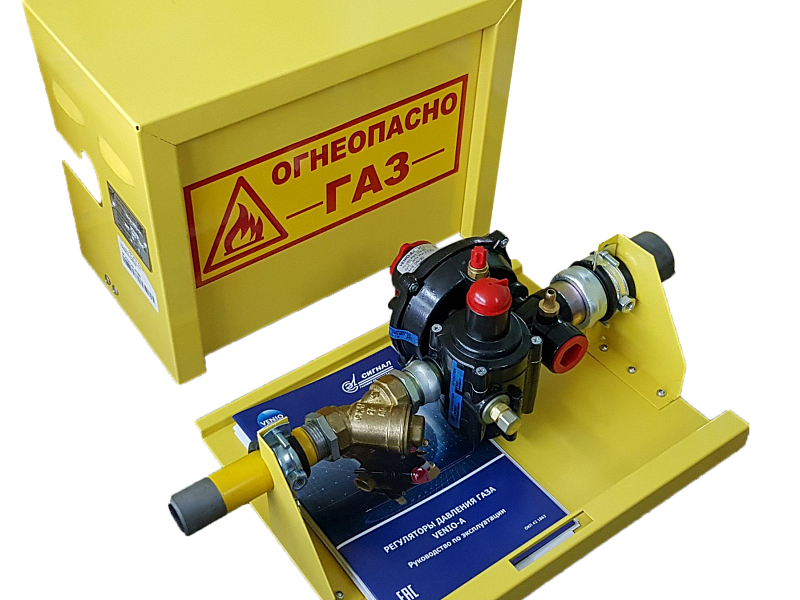

ГРПШ бытовые

ГРПШ бытовые ГРПШ бытовые ГРПШ бытовые ГРПШ бытовые ГРПШ бытовые ГРПШ бытовые ГРПШ бытовые ГРПШ бытовые

Назначение

Для редуцирования высокого и среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Основные параметры
  • Изготавливаются по техническим условиям: СЯМИ .422411–215 ТУ
  • Рабочая среда: Природный газ по ГОСТ 5542-2014
  • Температура окружающей среды: от минус 40 до +60 Сº
  • Минимальное входное давление: 0,05 МПа
  • Максимальное входное давление: 0,6 МПа
  • Точность регулирования, % от верхнего предела настройки Рвых.: ±10
  • Класс точности регулятора: 10
  • Давление закрытия рабочего клапана Рзакр, % от Рвых., не более 20
  • Зона нечувствительности, % от Рвых., не более 2,5
  • Погрешность срабатывания ПСК и ПЗК от заданного значения настройки, ±5 %
  • Степень герметичности рабочего и запорного клапанов: Класс «А» по ГОСТ 9544-2015
  • Межремонтный интервал, 3 года
  • Срок службы, 30 лет
  • Гарантийный срок, 5 лет
  • ООО «ЭЗОТ «Сигнал» является разработчиком и собственником технических условий, производителем, держателем разрешительной документации и поставщиком серийных бытовых газорегуляторных пунктов, изготавливаемых по техническим условиям ТУ 243 РФ3.118-92 "Пункты редуцирования газа с максимальной пропускной способностью до 120 м3/час".

Почему выбирают эту продукцию?

  • Качество сборки (болтовое соединение) и простота конструкции, удобство настройки и обслуживания;
  • Гарантийный срок эксплуатации составляет 30 месяцев со дня ввода регуляторов в эксплуатацию, но не более 36 месяцев с даты изготовления регуляторов (у ГРПШ гарантия 3 года);
  • Применение порошковой покраски (полный прокрас всех элементов облицовки и трубопроводов);
  • Стабильная работа при малых расходах газопотребления;
  • Удобство монтажа (система внутреннего отбора импульса и отсутствие импульсных трубок)
  • Стабильная работа на импульсных режимах современного котлового и газогорелочного оборудования;
  • Запатентованная конструкция механизма запорного клапана обеспечивает срабатывание во всем диапазоне настройки выходного давления регулятора;
  • Двухступенчатая система редуцирования (максимальная пропускная способность при различных значениях Рвх)
  • Возможность применения в большинстве регионов России (диапазон рабочих температур от минус 40С° до + 60С°)
Раскрыть

Техническая документация

Листовка ГРПШ-10-1, -10М-1, 10М-50 от 16.02.2022_ЭЗОТ_compressed Презентации 256 Кб 16-02-2022
Листовка ГРПШ-10-1-С-G4(G6) от 16.02.2022_ЭЗОТ_compressed Презентации 293 Кб 16-02-2022
Листовка ГРПШ-6 (ГАЗСЕРТ)_от 28.02.2022_compressed Презентации 268 Кб 28-02-2022
Листовка ГРПШ-10-1-ЛП(ПЛ)-М от 16.05.2022 Презентации 1041 Кб 16-05-2022
ГРПШ-10, 10МС (-2У1) от 16.02.2022_ЭЗОТ_compressed Презентации 263 Кб 16-02-2022
ГРПШ-10МС (215) РЭ 13.05.2022 Руководства и паспорта 3484 Кб 29-06-2022
ГРПШ-6 (257) РЭ 13.05.2022 Руководства и паспорта 2293 Кб 29-06-2022
ГРПШ-10 (557) РЭ 13.05.2022 Руководства и паспорта 5696 Кб 29-06-2022
ГРПШ-10-ЛП (691) РЭ 16.05.2022 Руководства и паспорта 3248 Кб 29-06-2022
Декларация о соответствии ТР ТС 010 Сертификаты 518 Кб 25-07-2024
Сертификат на тип ГРПБ от 30.08.2021 Сертификаты 330 Кб 25-07-2024
Сертификат соотвествия ГРПШ, ГРПБ, ГРУ. ГАЗСЕРТ до 17.07.2027 Сертификаты 450 Кб 25-07-2024
