ГРПШ промышленные

ГРПШ промышленные ГРПШ промышленные ГРПШ промышленные ГРПШ промышленные ГРПШ промышленные ГРПШ промышленные

Назначение

Предназначены для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Основные параметры

Область применения: Газораспределительные сети и объекты теплоснабжения давлением до 1,6 МПа
Рабочая среда: Природный газ по ГОСТ 5542-2014 с содержанием H2S и CO2 не более 6%; Сжиженный газ ГОСТ 20448-90 (газовая фаза); неагрессивные газы (азот и т.д.)
Температура окружающей среды: от минус 40 до +60 Сº
ООО «ЭЗОТ «Сигнал» является производителем и держателем разрешительной документации на газорегуляторные пункты, изготавливаемые по техническим условиям СЯМИ.422411-630 ТУ "Газорегуляторные пункты шкафные, блочные, на раме" (мелкосерийные и нестандартные пункты редуцирования газа, разработчик ТУ - ООО «ЭЗОТ «Сигнал»)
ООО «ЭЗОТ «Сигнал» является разработчиком и собственником технических условий СЯМИ.422411-630 ТУ "Газорегуляторные пункты шкафные, блочные, на раме", а также эксклюзивным поставщиком газорегуляторных пунктов, изготовленных ООО ЭЗОТ "Сигнал" по СЯМИ.422411-630 ТУ.

Почему выбирают эту продукцию?

  • Соответствие требованиям технического регламента ТР ТС 010/2011, СДС «ГАЗСЕРТ» и «ИНТЕРГАЗСЕРТ»;
  • Конструкция пункта полностью соответствует требованиям ГОСТ 54960-2012 «Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные»;
  • Конструкция пункта полностью соответствует требованиям ОАО «Газпром газораспределения» (ТУ 4859-019-73339504-2015 и ТУ 4859-020-73339504-2015);
  • Стабильная работа при малых расходах;
  • Диапазон рабочих температур от минус 40 до +60 С;
  • Рабочая среда природный и сжиженный газ;
  • Применены только приварная запорная арматура;
  • Порошковая покраска облицовки и трубопроводов (улучшенная эстетика, увеличение срока службы лакокрасочного покрытия);

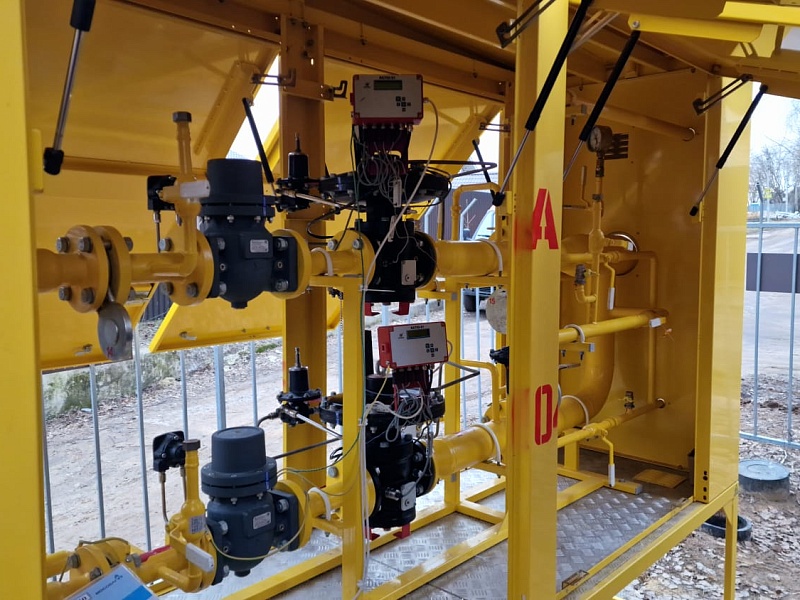

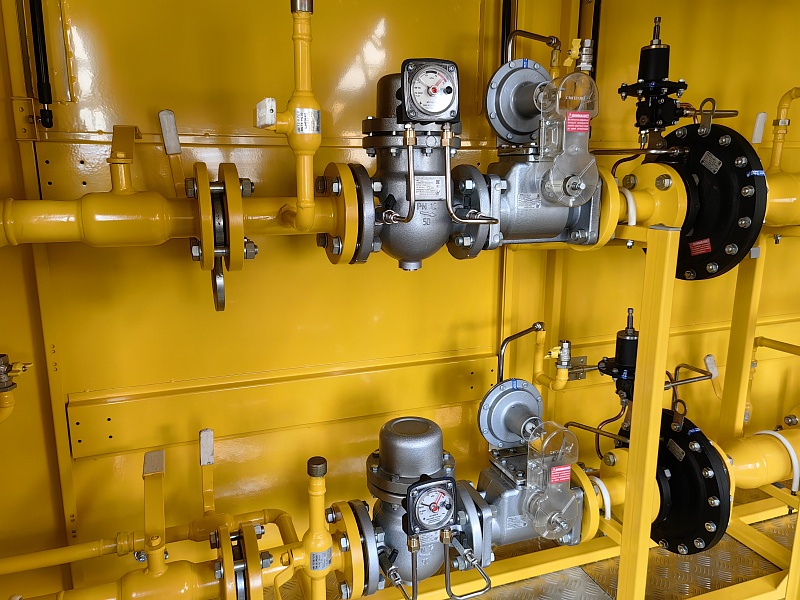

  • Расположение линий редуцирования – вертикальное (одна линия над другой для удобства доступа и обслуживания);
  • Увеличенный объем внутреннего пространства ГРПШ для удобства доступа к элементам конструкции и обслуживания (не менее 1,6 м3 для ГРПШ с РДНК, РДСК, Venio-B; не менее 2,5 м3 для ГРПШ с РДГ, Venio-C);
  • Возможность двустороннего обслуживания (двери с двух сторон, для удобства доступа и обслуживания, при монтаже можно установить слева-направо или справа-налево);
  • Покатая крыша с козырьком (сток дождевых и снежных масс);
  • Отбор импульса – внутри шкафа (для ГРПШ с РДНК, РДСК, Venio-B. Снижение рисков неправильной врезки при монтаже, снижение трудозатрат и временные потерь при монтаже и обслуживании);
  • Сборно-модульная конструкция на внутренних антивандальных болтовых соединениях (эстетика, полный прокрас всех элементов облицовки);
  • Отсутствие зауженных трубопроводов: диаметр выходного трубопровода не менее Ду65, входного - не менее Ду50 (гарантированное обеспечение максимальной пропускной способности); - толщина листа облицовки не менее 1,5 мм (долговечность);

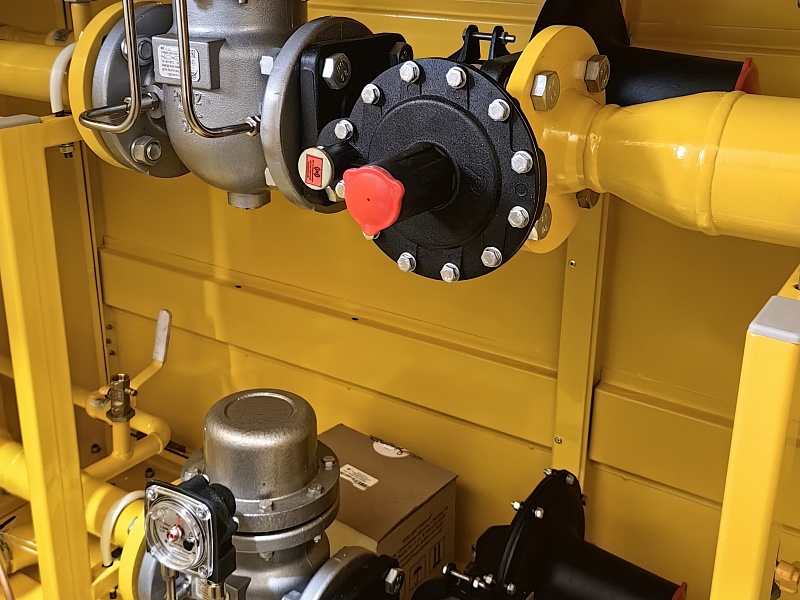

  • Фильтры с двух стрелочным индикатором перепада давления, степень фильтрации не более 80 мкм;
  • Фиксаторы дверей;
  • Эластичные демпферы для предохранения элементов шкафа от соударения повреждения покрытия;
  • Уплотнение контура дверей для дополнительной тепло- и пылезащиты;
  • Наличие средств визуализации внутри шкафа: принципиальная схема, стрелки направления потока газа, электрическая схема;
  • Лоток для хранения документации;
  • Транспортировочная упаковка;
  • Дополнительный комплект ЗИП (по требованию заказчика, необходимо указать при заказе);
  • Комплект продувочных и сбросных свечей (по требованию заказчика, необходимо указать при заказе);
  • Для модификаций с обогревом:
  • применение обогревателя ОГШН с автоматикой безопасности (датчик предельной температуры);
  • счетчик газа для учета расхода на обогрев;
  • подача низкого давления на обогреватель через регулятор РДГБ-6 и медную трубку (вместо регулятора типа «лягушка» с резиновой трубкой);
  • возможность дополнительного утепления стенок ГРПШ (двойная стенка, с минеральной ватой, по типу «сендвич»).
