Назначение

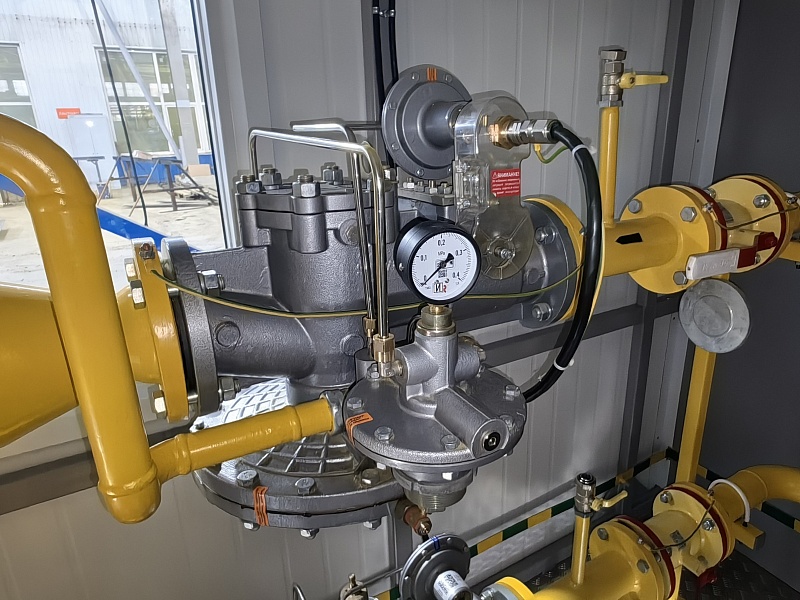

Регулятор обеспечивает редуцирование высокого или среднего давления, автоматическое поддержание выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений; предназначен для установки в ГРП и ГРУ систем газоснабжения городов и населенных пунктов.
Регулятор изготовлен ООО «ЭЗОТ «Сигнал» (Россия) и соответствует техническим услови-ям СЯМИ.493611-559ТУ, требованиям Технического регламента таможенного союза ТР ТС 010/2011.
Основные параметры
Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ 2 по ГОСТ 15150-69 для работы при температуре окружающей среды от минус 40 до плюс 60?С.
Регулятор соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 11881-76 и в процессе экс-плуатации не оказывает отрицательного воздействия на окружающую среду.
Регулятор изготавливается в 2-х исполнениях:
- с выходным низким давлением (Н);
- с выходным высоким давлением (В).
Пример записи при заказе:
Регулятор давления газа РДГ-50-Н/30 СЯМИ.493611-559ТУ
Регулятор давления газа РДГ-50-В/30 СЯМИ.493611-559ТУ
Регулятор давления газа РДГ-80-Н СЯМИ.493611-559ТУ
Регулятор давления газа РДГ-80-В СЯМИ.493611-559ТУ
Регулятор давления газа РДГ-150-Н СЯМИ.493611-559ТУ
Регулятор давления газа РДГ-150-В СЯМИ.493611-559ТУ
Почему выбирают эту продукцию?
- Стабильная работа при малых расходах и импульсных режимах газопотребления; Соответствует требованиям технического регламента ТР ТС 010/2011, СДС «ГАЗСЕРТ» и «ИНТЕРГАЗСЕРТ».
- Диапазон рабочих температур от минус 40 °С до +60 °С (возможность применения в большинстве регионов РФ);
- Направление потока справа-налево по умолчанию или слева-направо (по требованию);
- Настроечные пружины и спец. ключи в комплекте поставки;
- Наличие защитного лакокрасочного покрытия корпусных деталей и гальванического покрытия на остальных комплектующих;
- Закрытая рычажная система ПЗК;
- Материал рабочего седла, седла ПЗК, вала ПЗК и рабочего стержня – нержавеющая сталь;
- Корпус рабочего клапана – металлический;
- Элементы управления и визуального контроля (регулятор управления с манометром) вынесены на лицевую сторону регулятора. Для удобства эксплуатации;
- Конструкция стабилизатора обеспечивает надежность работы и удобство настройки;
- Для крепления импульсных трубок к узлам регулятора использованы фитинги;
- Исключены сварные элементы в дроссельных трубках;
- Дросселя выполнены в едином корпусе с возможностью точной настройки;
- Изготовления регуляторов в "левом" исполнении, с сохранением габаритов и конструкции;
- Модернизация отсечных клапанов (ПЗК), улучшена надежность крепления клапана на рычаге;
- Гибка импульсных трубок произведена под прямыми углами, с постоянными радиусами, что исключает наличие замятий и изломов;
- Для герметичности соединения фитингов использован фиксатор резьбы. Исключена лента ФУМ;
- В конструкцию внедрена съёмная кассета тонкой очистки (модернизированный фильтр);
- Изменена конструкция направляющей колонки и рабочего стержня. Ужесточены допуска в размерах втулок и рабочего стержня для исключения возникновения затираний и заклиниваний при работе.
- Рабочий стержень выполнен в раздельном конструктиве.
