Назначение и область применения

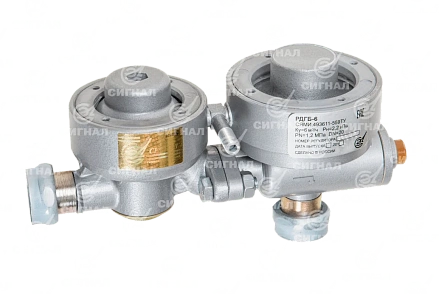

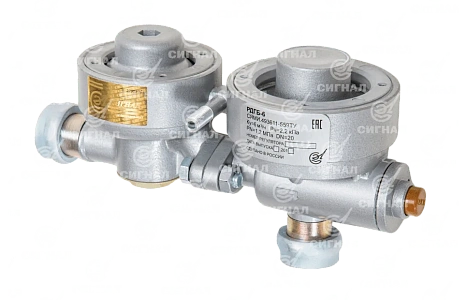

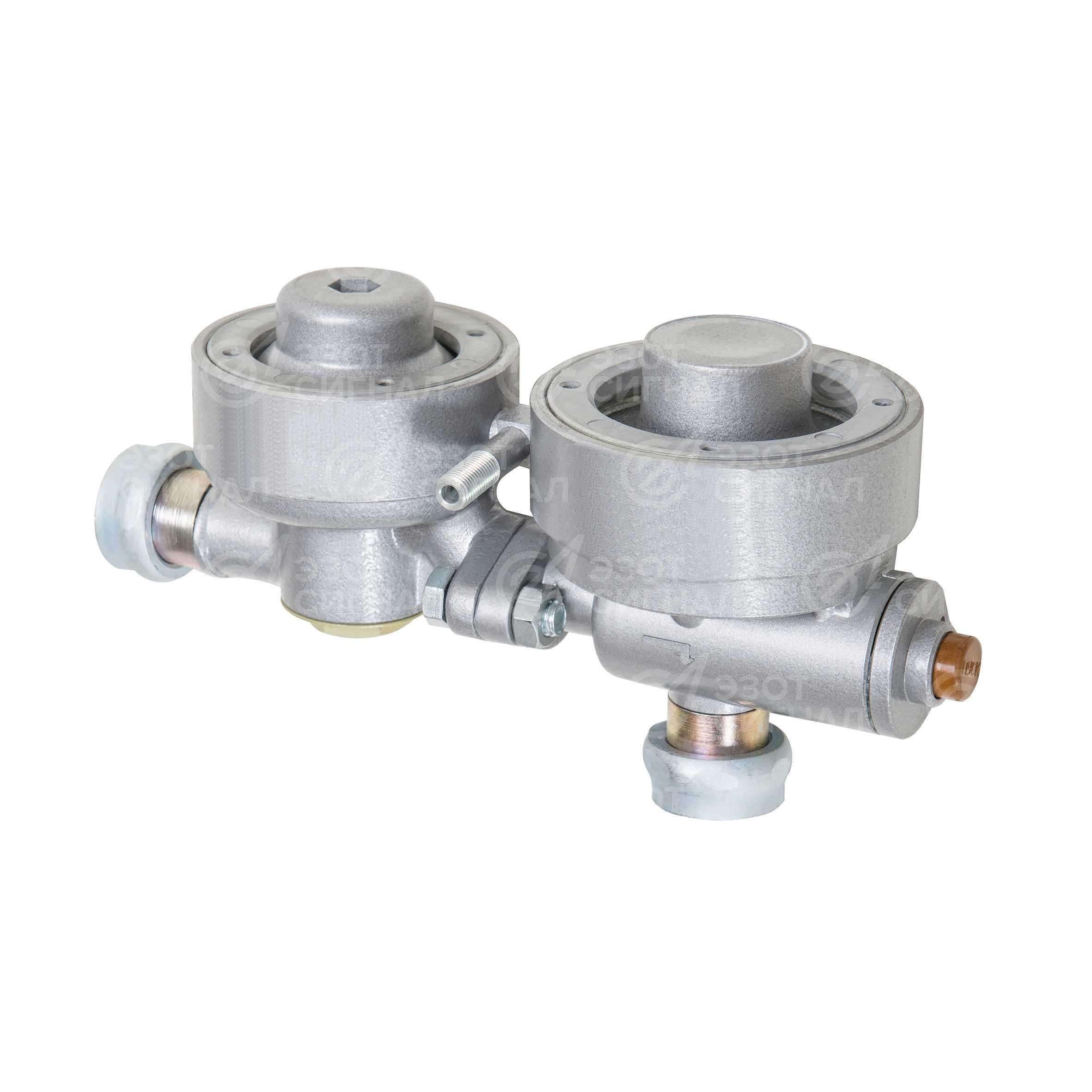

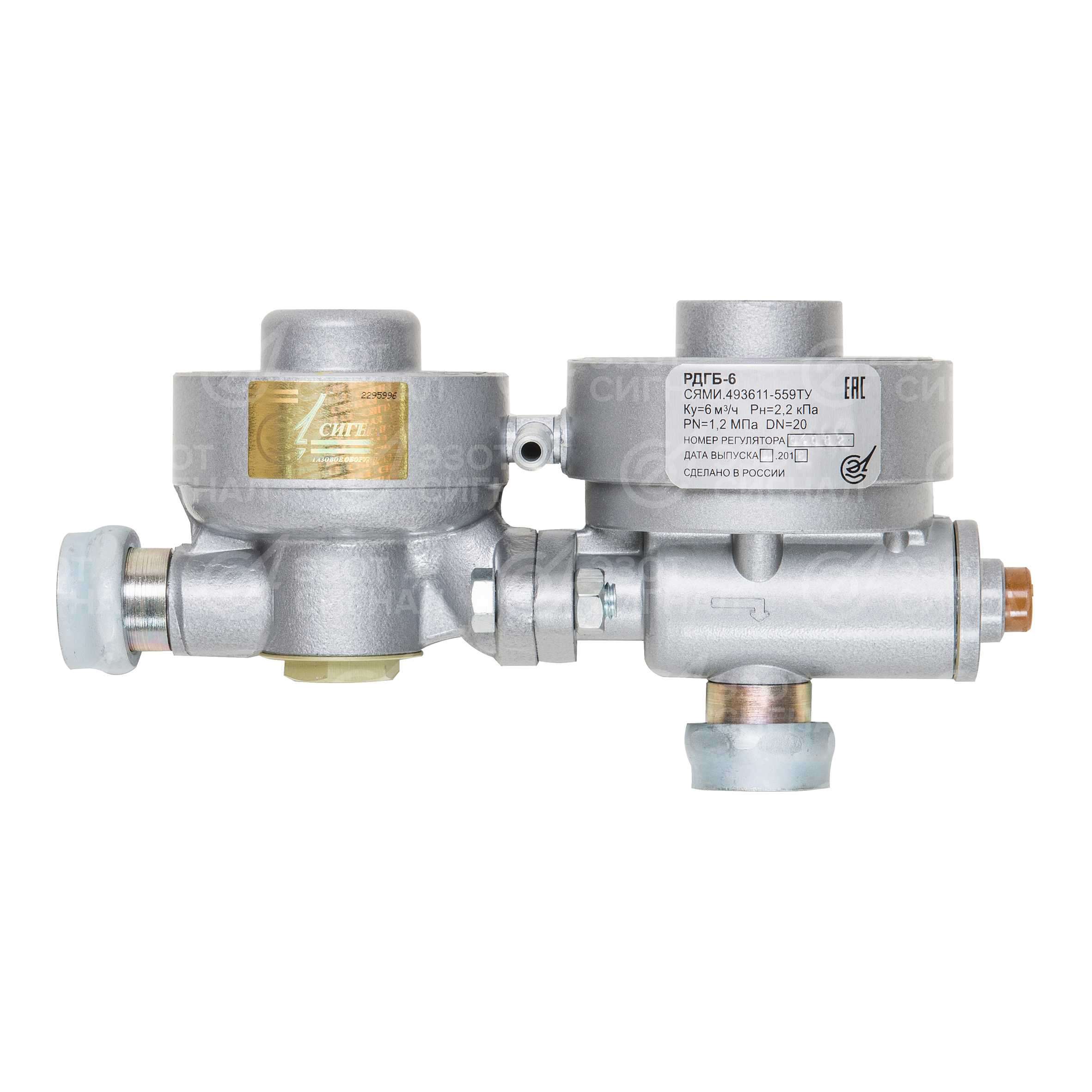

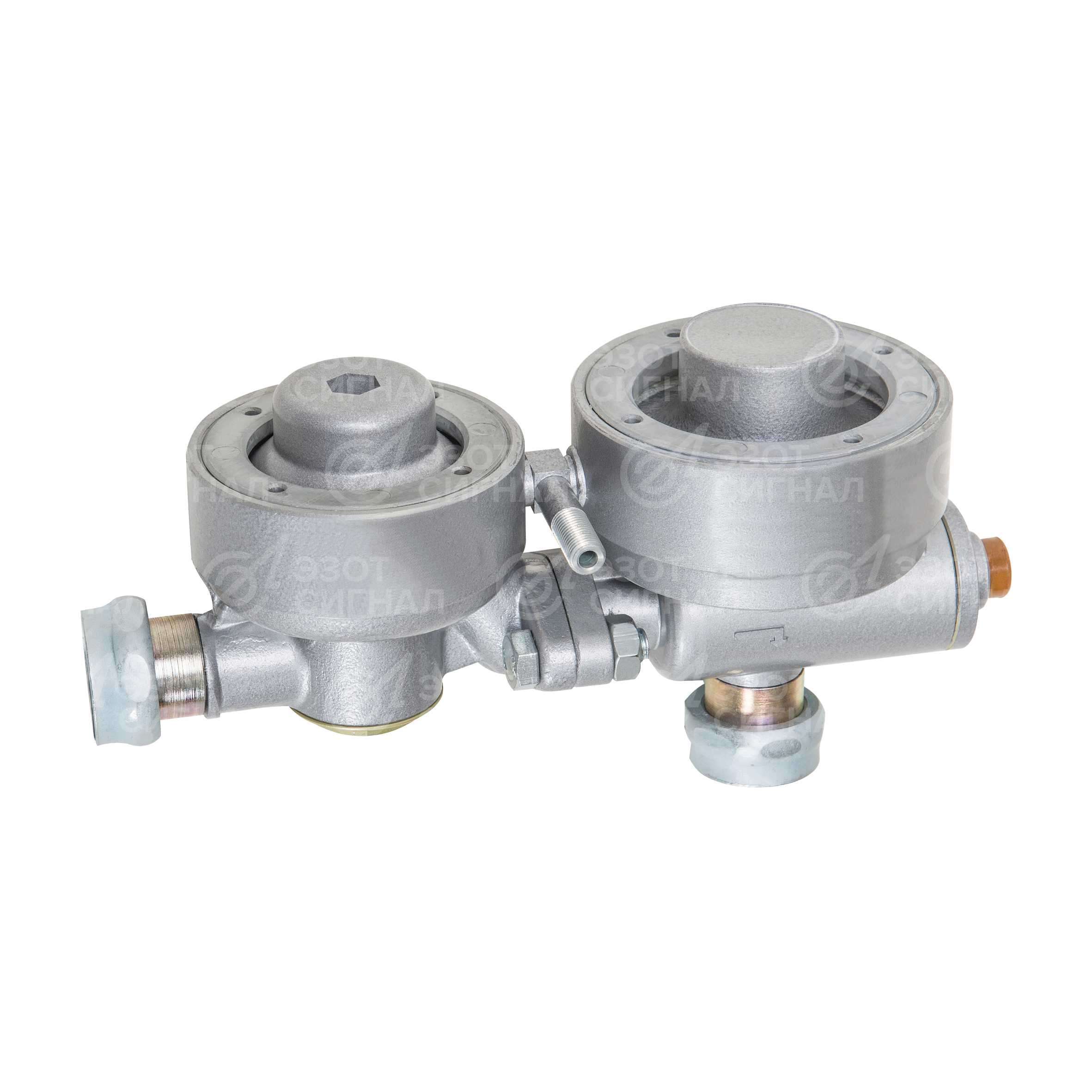

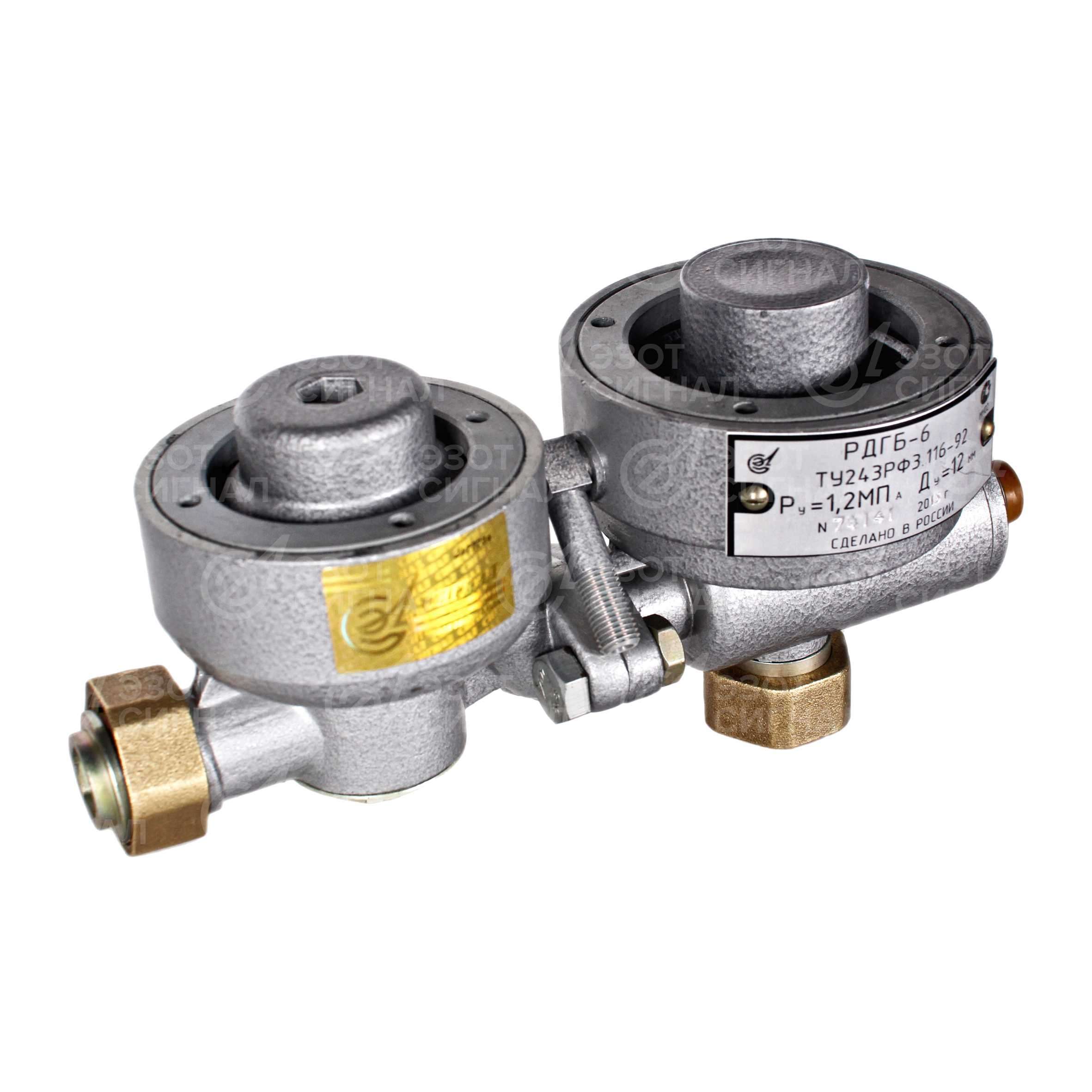

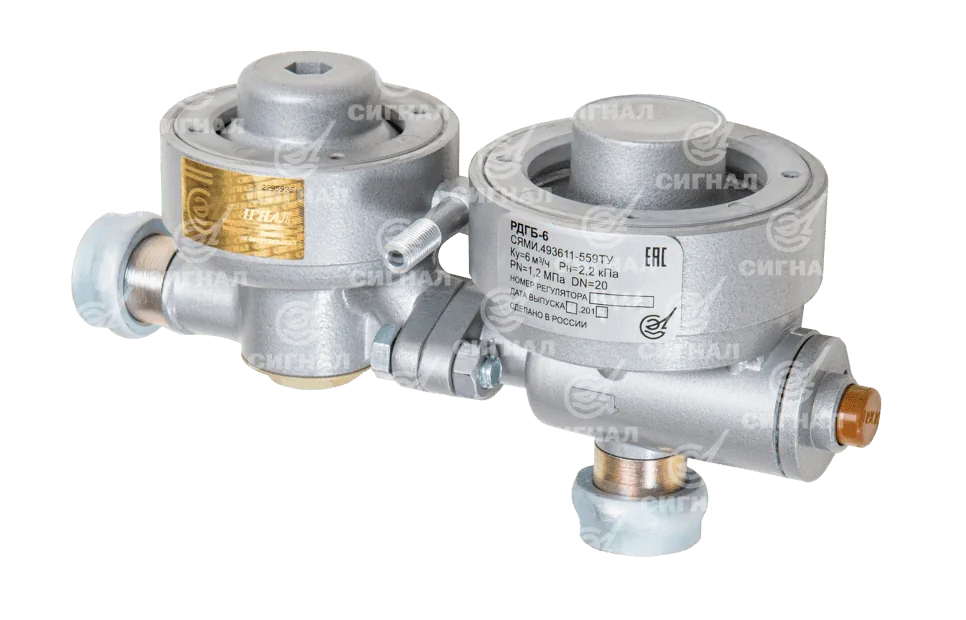

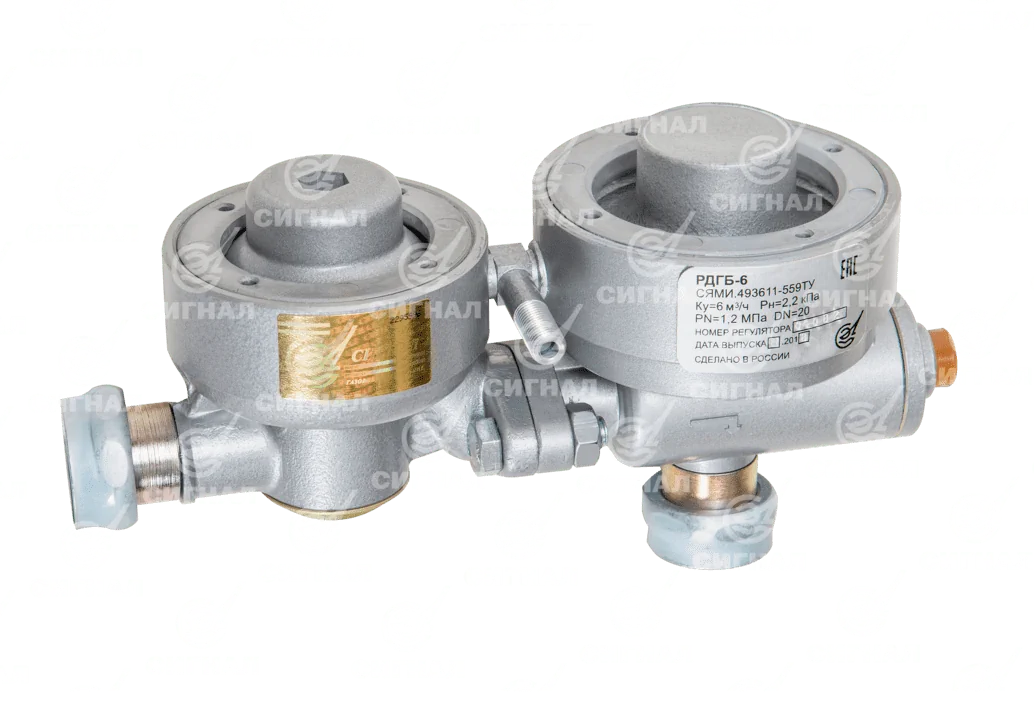

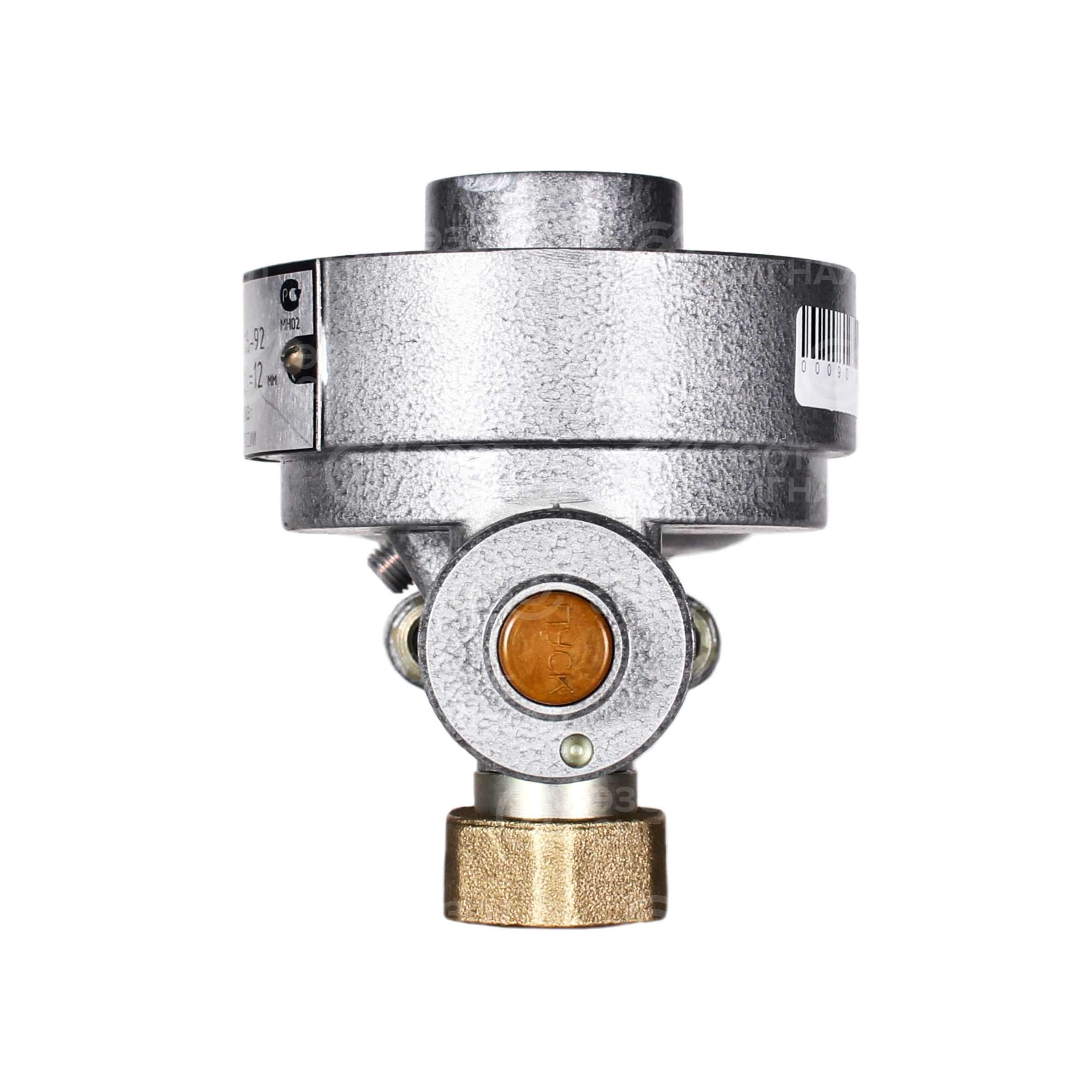

Регулятор давления газа РДГБ-6 предназначен для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, а также для автоматического отключения подачи газа при аварийном понижении выходного давления сверх допустимых значений.
Регулятор используется в системах газоснабжения в составе газорегуляторных пунктов (ГРП), работающих на природном газе по ГОСТ 5542-2022. РДГБ-6 применяется для бытового газоснабжения индивидуальных потребителей, в том числе в составе шкафных газорегуляторных пунктов (ГРПШ).
Конструкция и принцип работы
В регуляторе РДГБ-6 скомпонованы, соединены и независимо работают несколько устройств: стабилизатор давления, регулятор давления, сбросной клапан и фильтр тонкой очистки.
- Стабилизатор давления содержит корпус с подпружиненной мембраной, на которой закреплён клапан. Перемещаясь под действием давления, мембрана устанавливает за клапаном постоянное давление, не зависящее от расхода и величины входного давления.
- Регулятор давления содержит корпус с регулирующей мембраной, связанной рычагом с блоком рабочих клапанов. При повышении давления на выходе выше заданного мембрана через рычаг закрывает рабочий клапан, регулируя выходное давление.
- Сбросной клапан, расположенный в центре мембраны, служит для сброса повышенного давления из выходного тракта регулятора.
- Предохранительно-запорный клапан (ПЗК) обеспечивает автоматическое отключение подачи газа при аварийном понижении выходного давления.
Надёжность и срок службы
Регулятор РДГБ-6 обеспечивает:
- безотказную наработку не менее 44 000 ч;
- средний срок службы 30 лет;
- назначенный срок службы 30 лет.
Условия эксплуатации
- Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.
- Температура окружающей среды: от -40 до +60 °С.
- Относительная влажность: до 95% при температуре +35 °С.
- Рабочая среда: природный газ по ГОСТ 5542-2022.
Рабочая среда
Природный газ ГОСТ 5542-2014
Наименьшее входное давление, Рвх, МПа
0,05
Наибольшее входное давление, Рвх, МПа
1,2
Диапазон настройки выходного давления Рвых, кПа
2,2±0,2
Точность регулирования, % от верхнего предела настройки Рвых
±10
Класс точности регулятора
10
Давление закрытия рабочего клапана Рзакр, % от Рвых, не более
20
Зона нечувствительности, % от Рвых, не более
2,5
Давление начала срабатывания предохранительного сбросного клапана ПСК, кПа
Рзакр+0,5кПа
Диапазон настройки давления срабатывания предохранительного запорного клапана ПЗК, от верхнего значения Рвых, кПа
- при повышении выходного давления
-
- при понижении выходного давления
(0,2…0,75) Рвых
Погрешность срабатывания ПСК от заданного значения настройки, %
±5
Погрешность срабатывания ПЗК от заданного значения настройки, %
±10
Степень герметичности рабочего, запорного и сбросного клапанов
Класс "А" по ГОСТ 9544-2015
Присоединительные размеры:
номинальный диаметр прохода
- входного патрубка, мм
DN 20
- выходного патрубка, мм
DN 20
соединение:
- вход
G3/4-В
- выход
G3/4-В
Габаритные размеры, мм не более:
длина/ширина/высота
200/82/100
Масса, кг, не более
1,2
Пропускная способность Кv, м3/ч, не менее
6
Степень фильтрации встроенного фильтра, мкм, не более
80
Постоянная времени, с
10
