Назначение и область применения
Регуляторы давления газа РДГК – это комбинированные регуляторы прямого действия, предназначенные для:
- Редуцирования среднего давления (до 0,6МПа) газа на низкое (от 2 до 5кПа);
- Автоматического поддержания выходного давления на заданном уровне вне зависимости от изменения расхода и входного давления;
- Автоматического отключения подачи газа при аварийном повышении или понижении выходного давления;
Регуляторы РДГК используются в системах газоснабжения в составе газорегуляторных пунктов (ГРП), газорегуляторных установок (ГРУ), пунктов газовых блочных (ПГБ) и других объектов, работающих на природном газе по ГОСТ 5542-2022.
Компания «Сигнал» выпускает регуляторы типа РДГК с 1990 года. Продукция сертифицирована в системе добровольной сертификации «ГАЗСЕРТ» и входит в Единый Реестр МТР ПАО «Газпром».
Конструкция и принцип работы

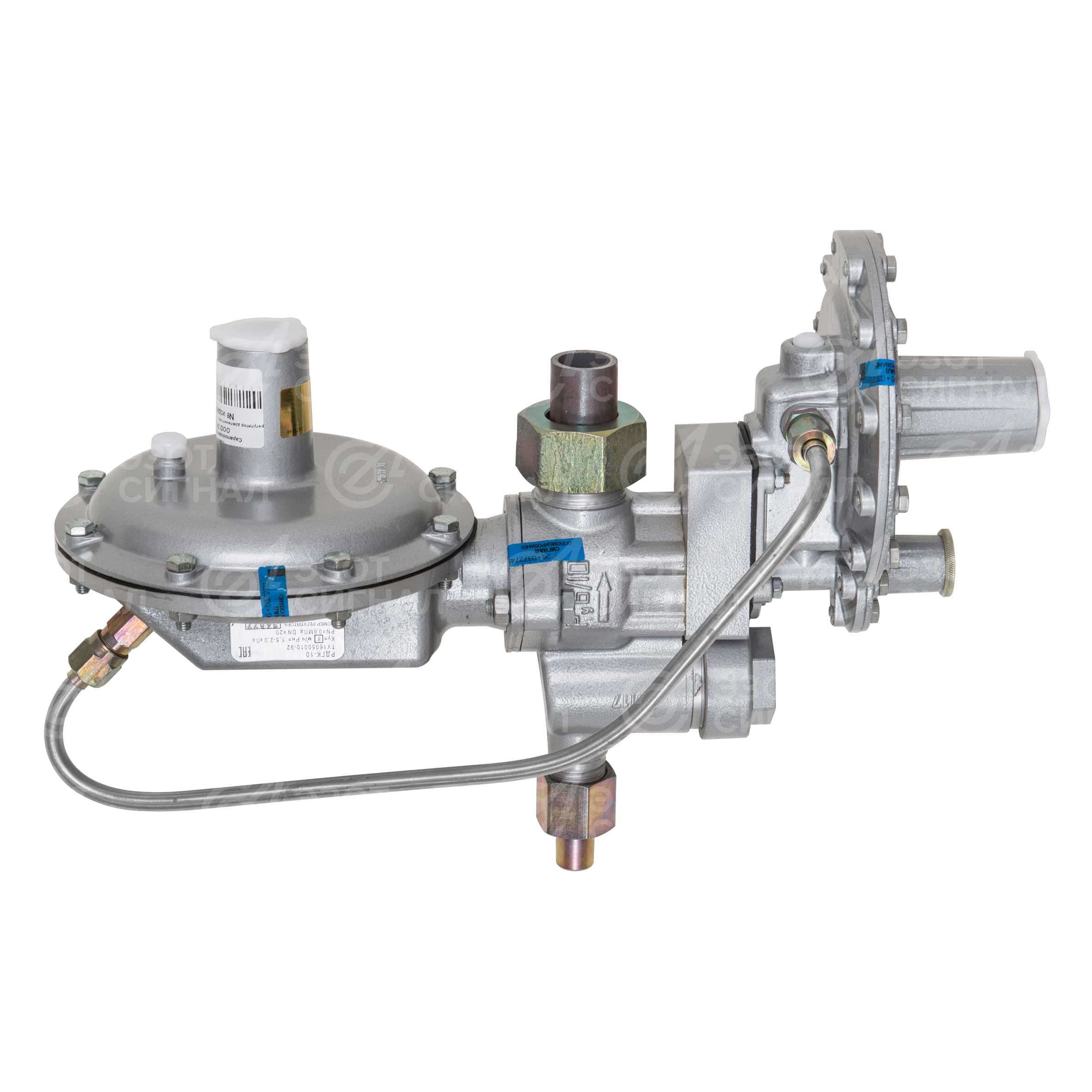

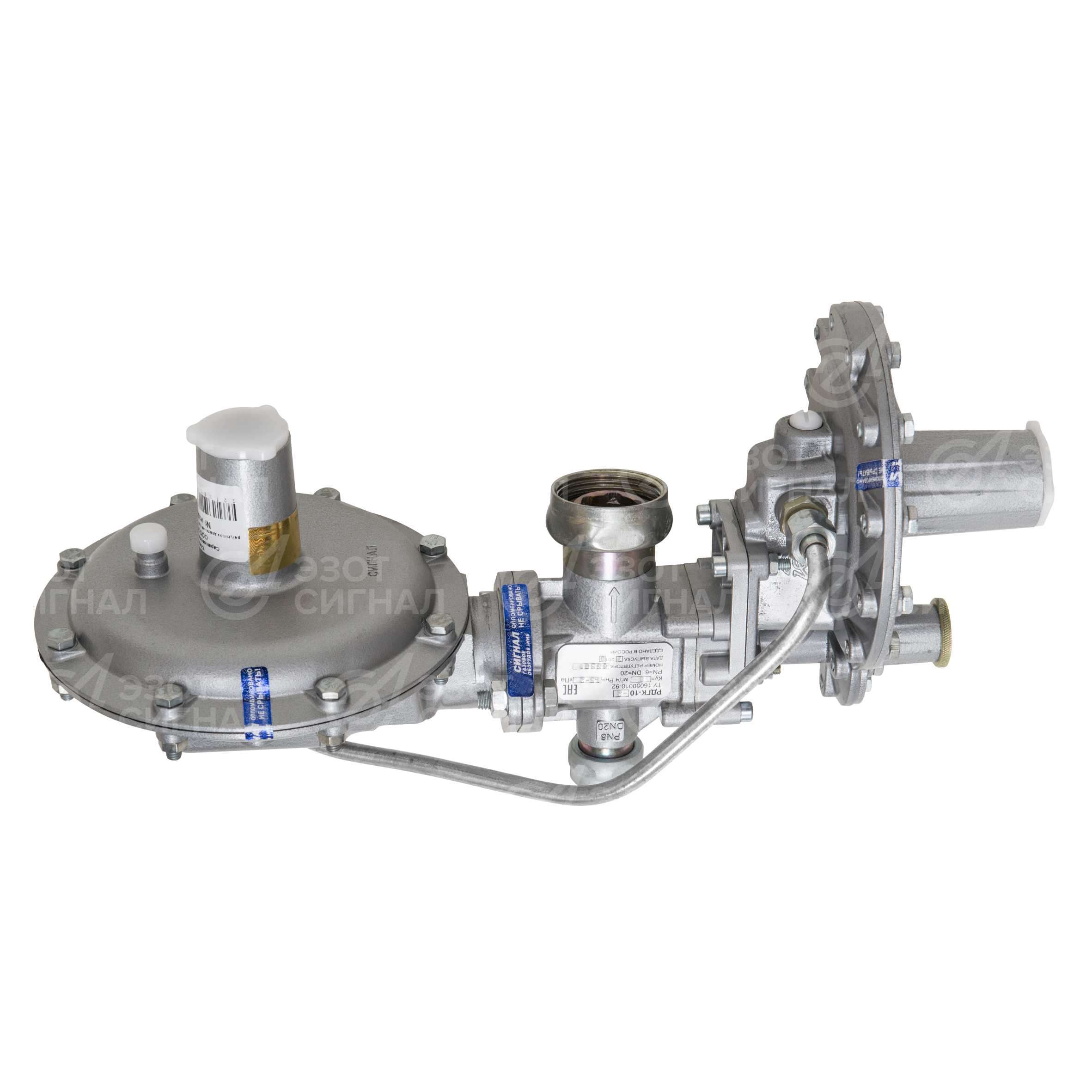

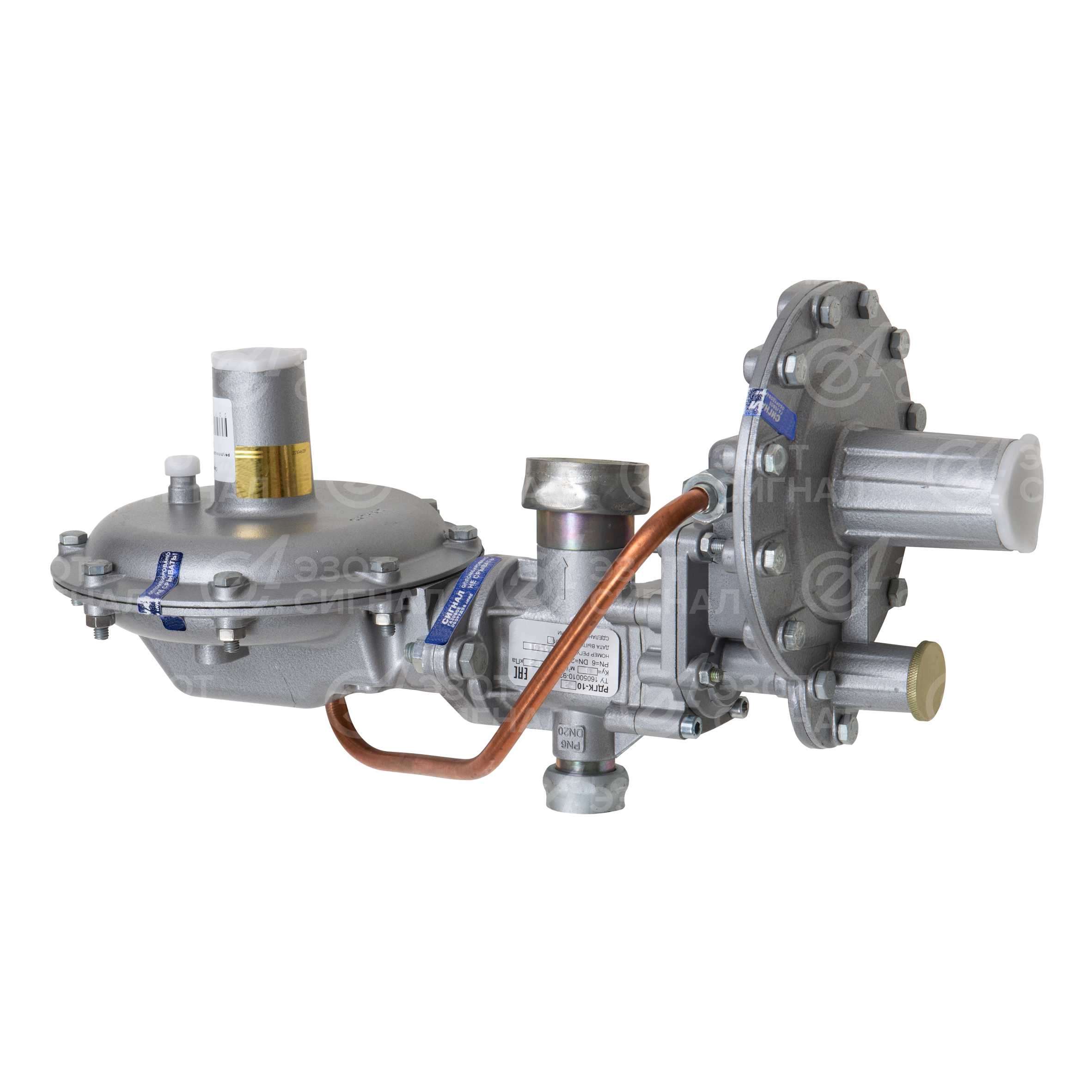

Регулятор РДГК представляет собой компактное устройство мембранного типа с прямым принципом регулирования. Конструктивно регулятор состоит из следующих основных элементов:
- Автоматическое отключающее устройство (ПЗК) – обеспечивает автоматическое перекрытие подачи газа при аварийном повышении или понижении выходного давления.
- Фильтр – служит для очистки газа от механических примесей и пыли, предотвращая засорение рабочих элементов.
- Регулирующий клапан – управляет потоком газа для поддержания заданного выходного давления.
- Мембранный узел – воспринимает изменения выходного давления и передаёт усилие на регулирующий орган.
Модификации
Регулятор РДГК выпускается в единственном исполнении:

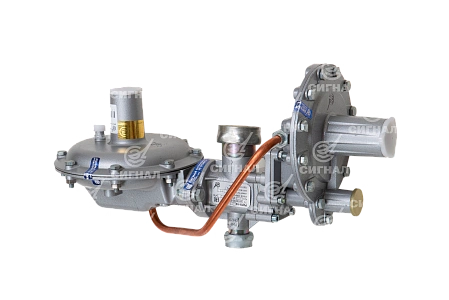

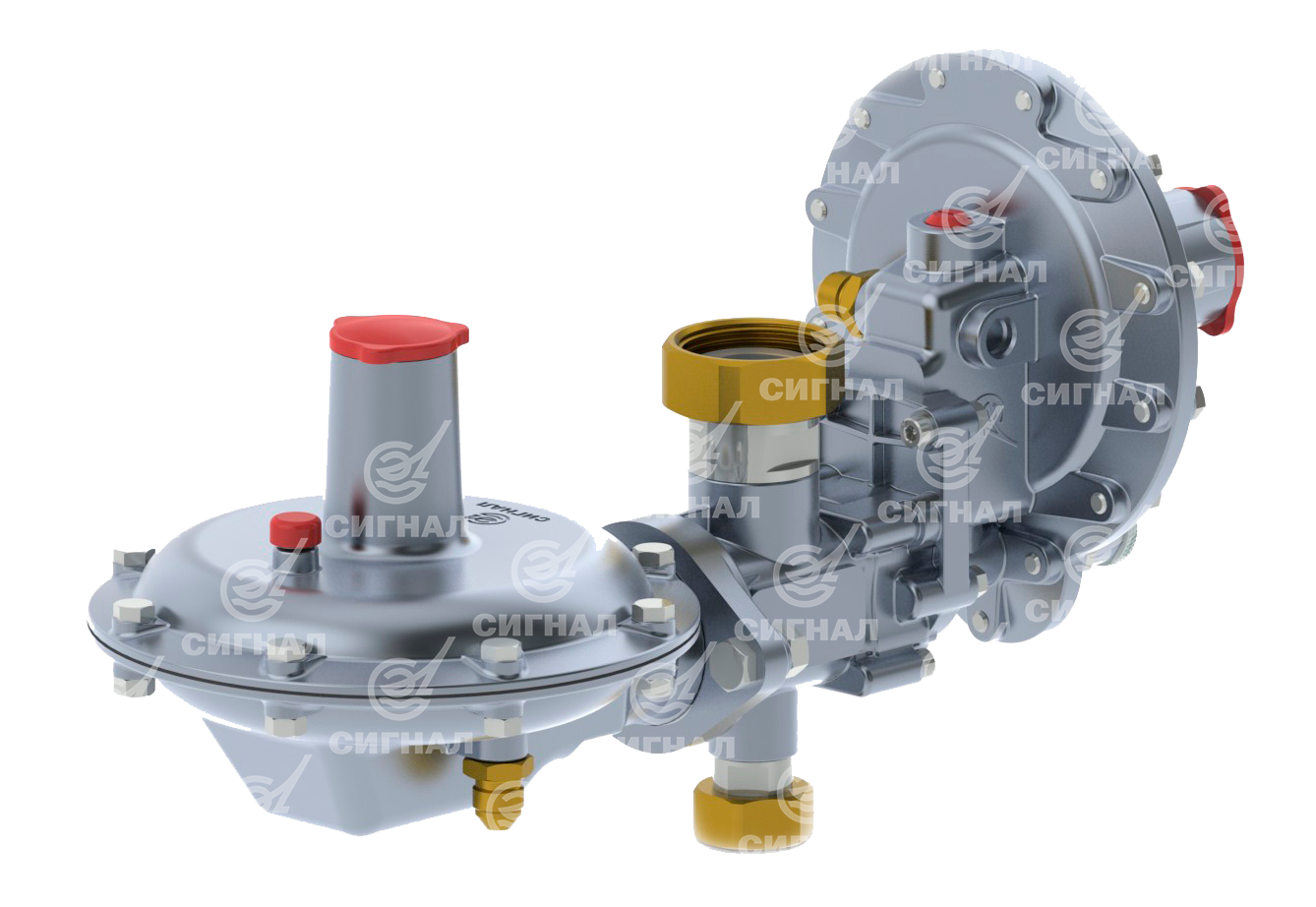

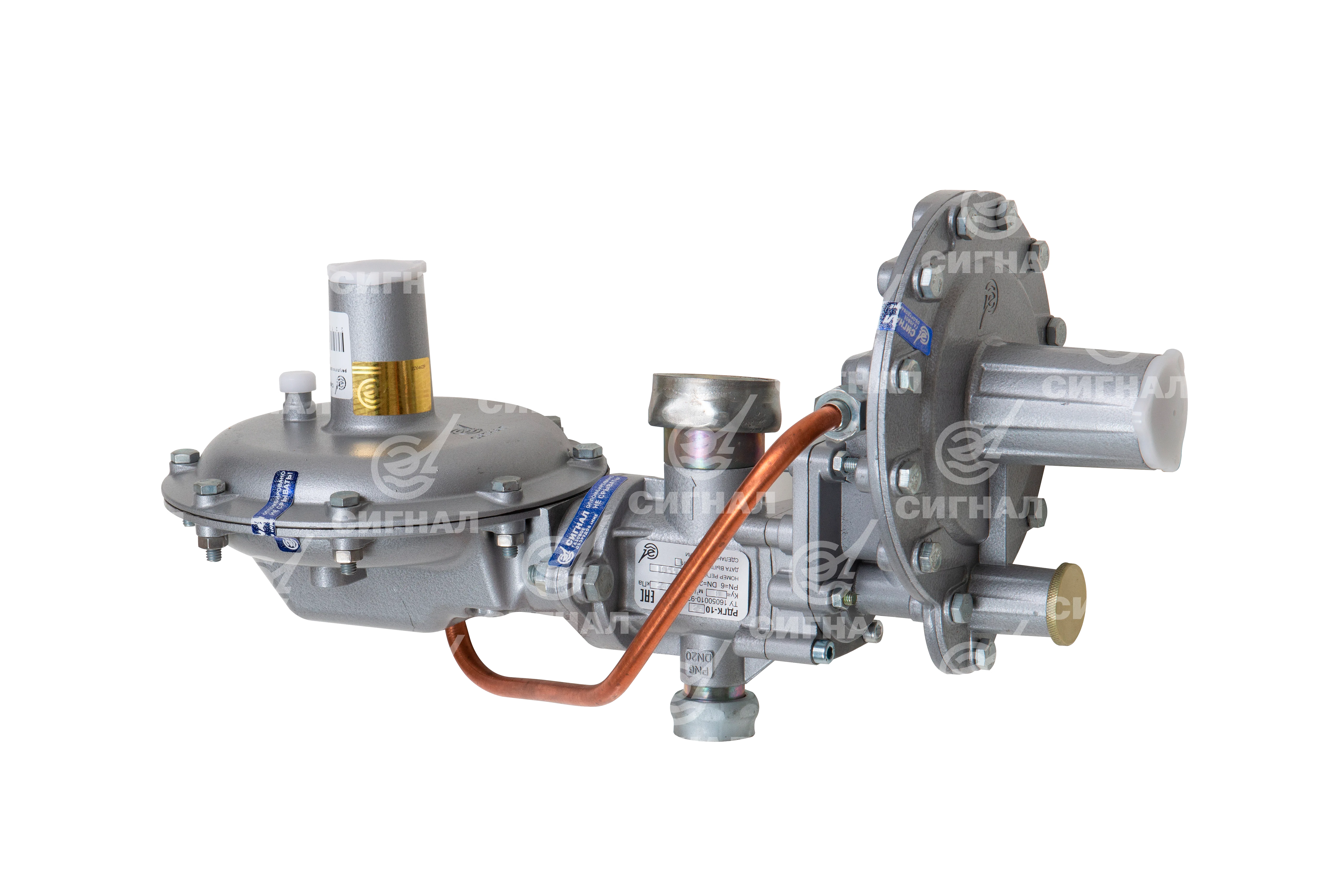

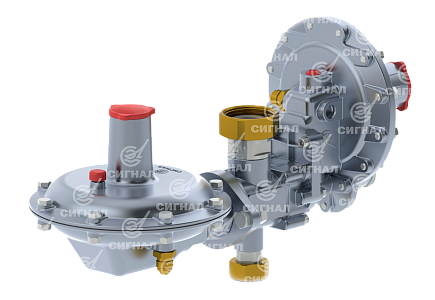

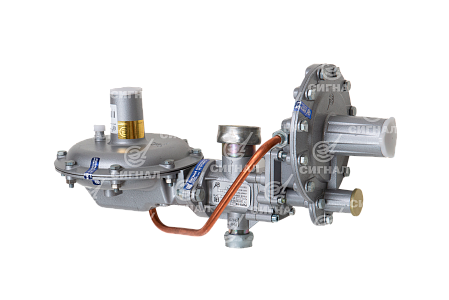

- РДГК-10М-2 – регулятор со встроенным фильтром и предохранительно-запорным клапаном (ПЗК).
Преимущества регуляторов РДГК «Сигнал»
Регуляторы давления РДГК производства «ЭЗОТ «Сигнал» обладают рядом преимуществ:
- Стабильная работа при малых расходах – обеспечивает точное поддержание давления даже при минимальном потреблении газа.
- Высокая надёжность – материал сёдел и штоков – нержавеющая сталь, устойчивая к коррозии и износу.
- Повышенная антикоррозионная защита – корпусные детали имеют гальваническое и лакокрасочное покрытие.
- Простота конструкции и удобство обслуживания – лёгкий доступ к основным узлам, быстрая настройка и замена деталей.
- Компактность и малый вес – масса регулятора не превышает 3 кг.
- Широкий диапазон рабочих температур – от -40 до +60 °С.
- Соответствие требованиям Таможенного союза – сертифицирован по ТР ТС 010/2011.
Условия эксплуатации
- Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.
- Температура окружающей среды: от -40 до +60 °С.
- Относительная влажность: до 95% при температуре +35 °С.
- Рабочая среда: природный газ по ГОСТ 5542-2022.
Заводская настройка
Регуляторы РДГК поставляются с завода со следующей настройкой:
- Выходное давление: 2,0 кПа
- Срабатывание ПЗК по повышению давления: 3,0±0,2 кПа
- Срабатывание ПЗК по понижению давления: 0,8±0,2 кПа
Комплект поставки
В стандартную комплектацию регулятора РДГК входят:
- Регулятор давления газа РДГК (в соответствующей модификации);
- Паспорт на изделие;
- Руководство по эксплуатации.
- Пружины для настройки ПЗК
Документация
На странице доступны для скачивания следующие документы:
- Листовка РДГК 2025
- Модернизация РДГК с 08.2016
- Руководство по эксплуатации РДГК
- Сертификат ЭЗОТ на тип регулятор РДГК
- Декларация о соответствии ТР ТС 016
- Декларация о соответствии ТР ТС 010
- Сертификат соответствия ГАЗСЕРТ
Как заказать
Для подбора и заказа регулятора давления РДГК для вашего объекта:
-
Определите требуемую модификацию (РДГК-10 или РДГК-10М) и необходимый диапазон настройки выходного давления.
- Обратитесь к специалистам отдела продаж для консультации и получения коммерческого предложения.
- Согласуйте технические требования и заключите договор.
- Получите готовое изделие с полным пакетом сопроводительной документации.
Регуляторы давления РДГК сертифицированы в системе добровольной сертификации "ГАЗСЕРТ".
Регуляторы давления газа "Сигнал" входят в Единый Реестр МТР ПАО "Газпром".
