Регуляторы давления РДНК

РДНК-400 (-400М, -1000, -У)
Рвх макс= 0,6 (1,2) МПа, Рвых=2…5 кПа, Q макс.= 300 (600, 900, -1000) м3/ч, DN50/DN50

Компания "СИГНАЛ" выпускает регуляторы типа РДСК с 1988 года!

Описание

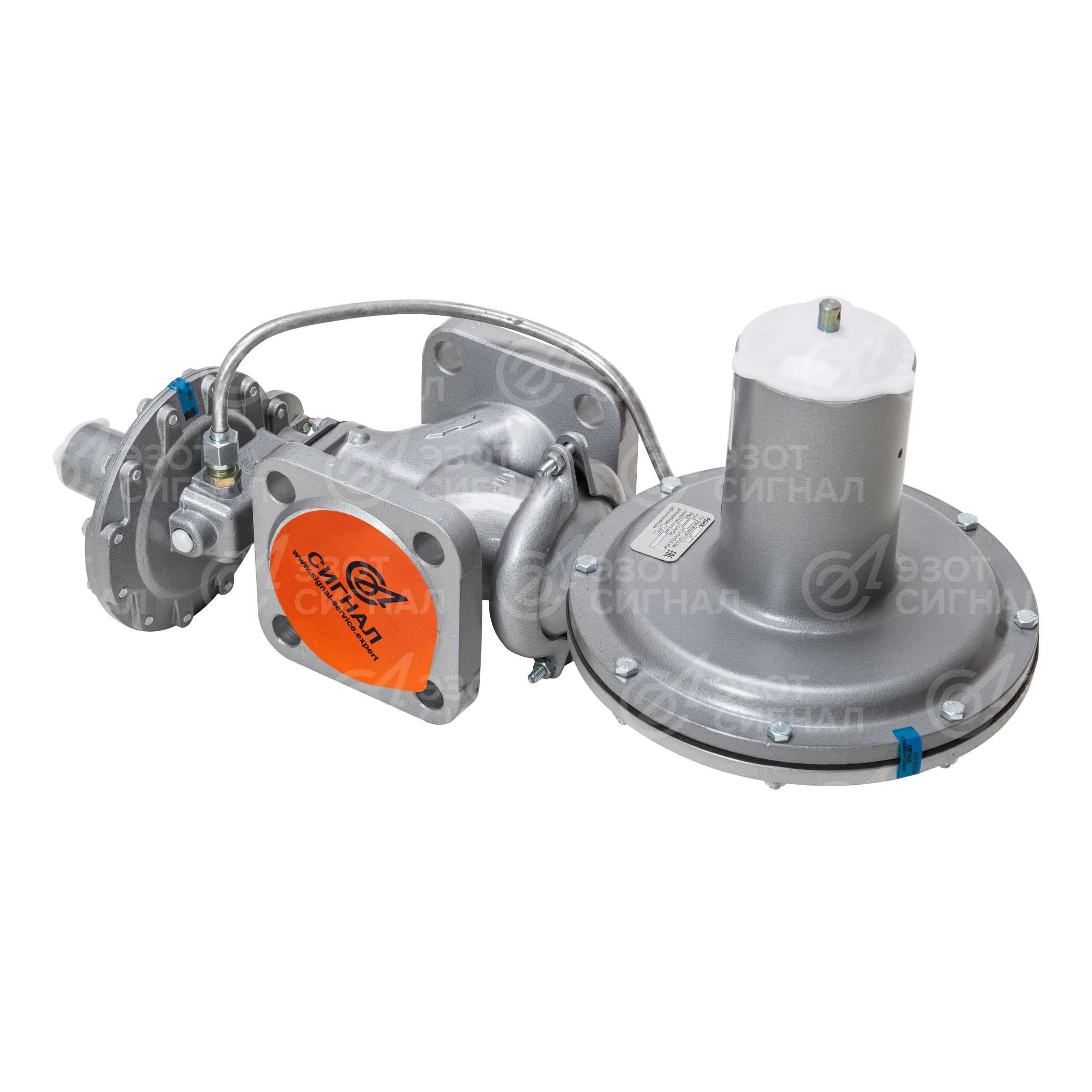

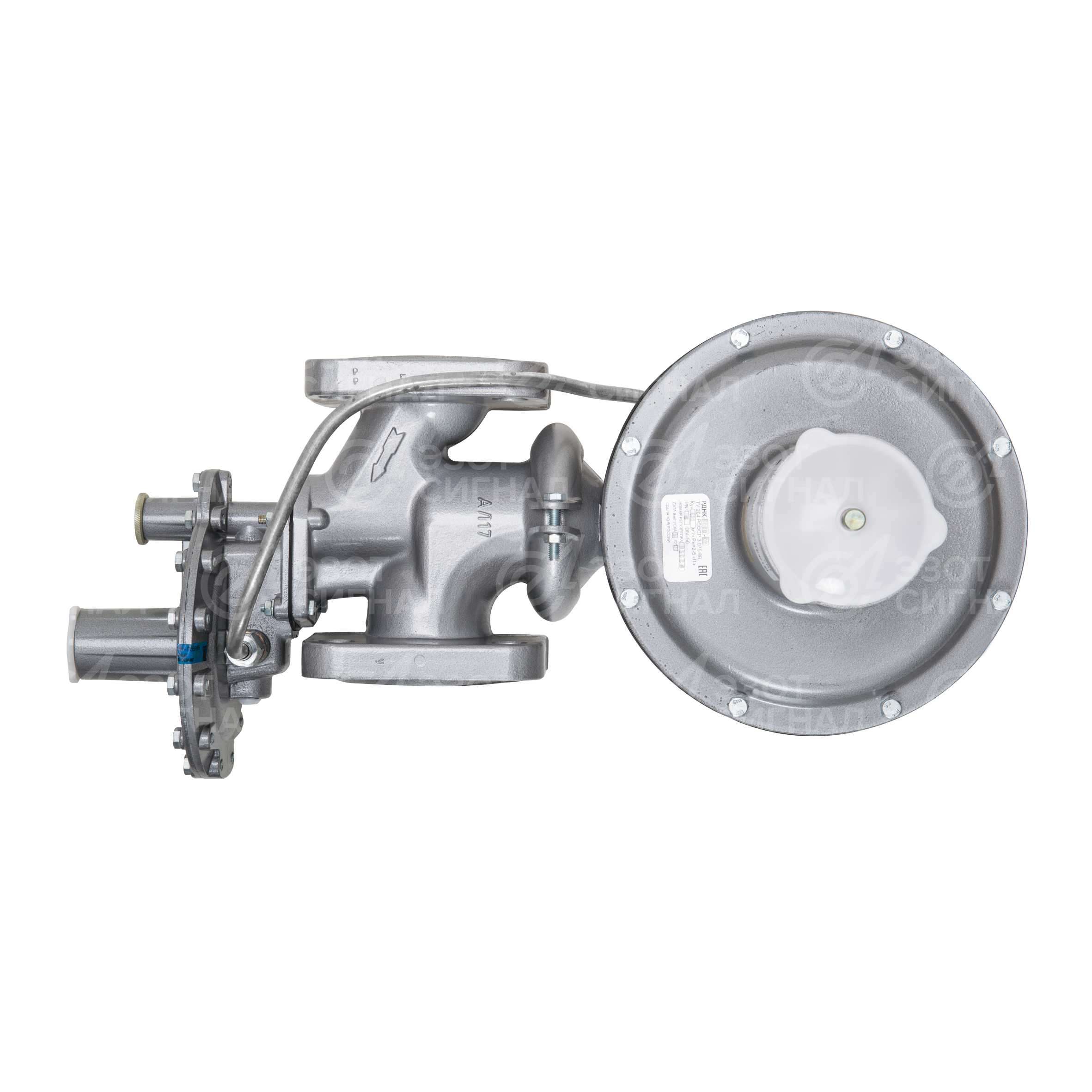

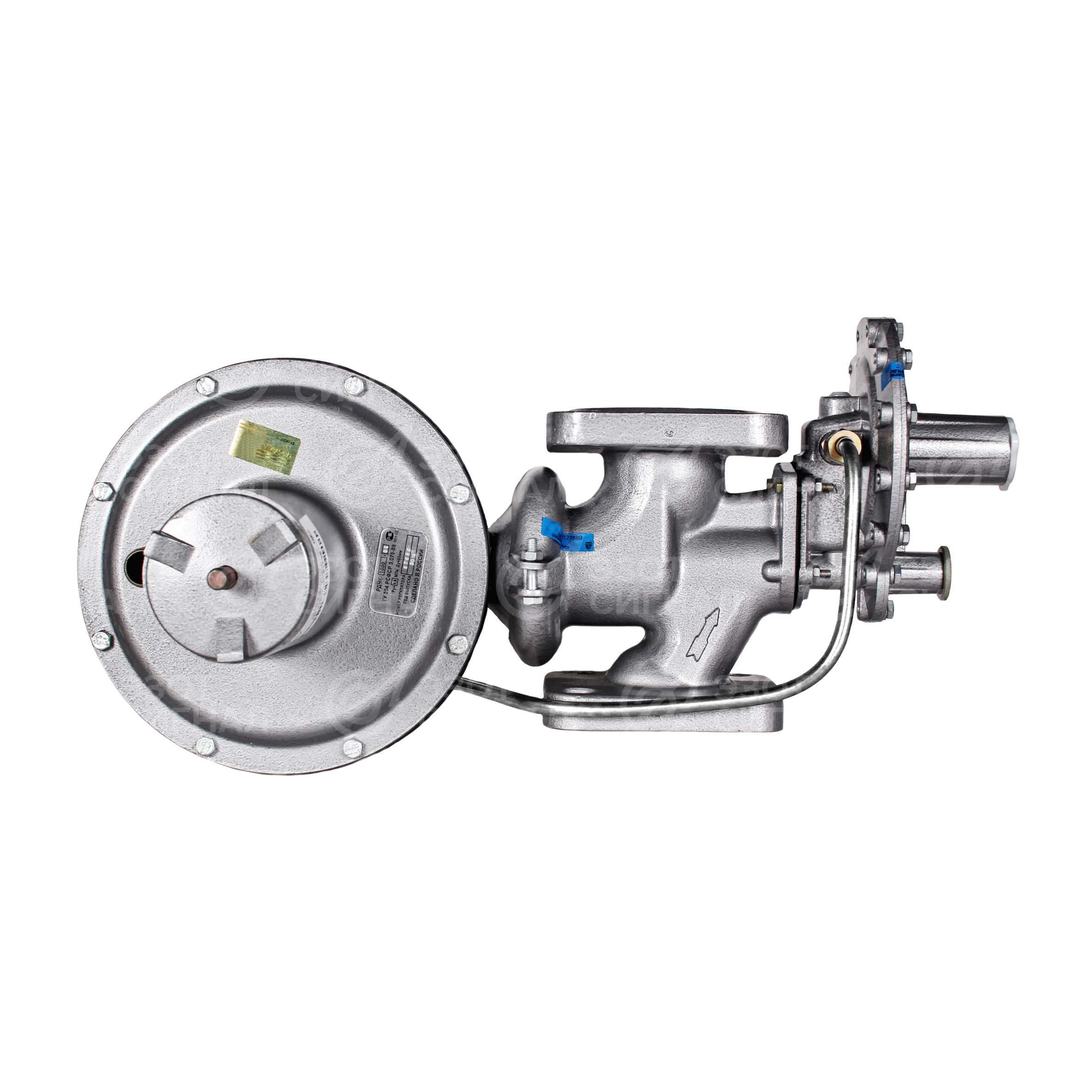

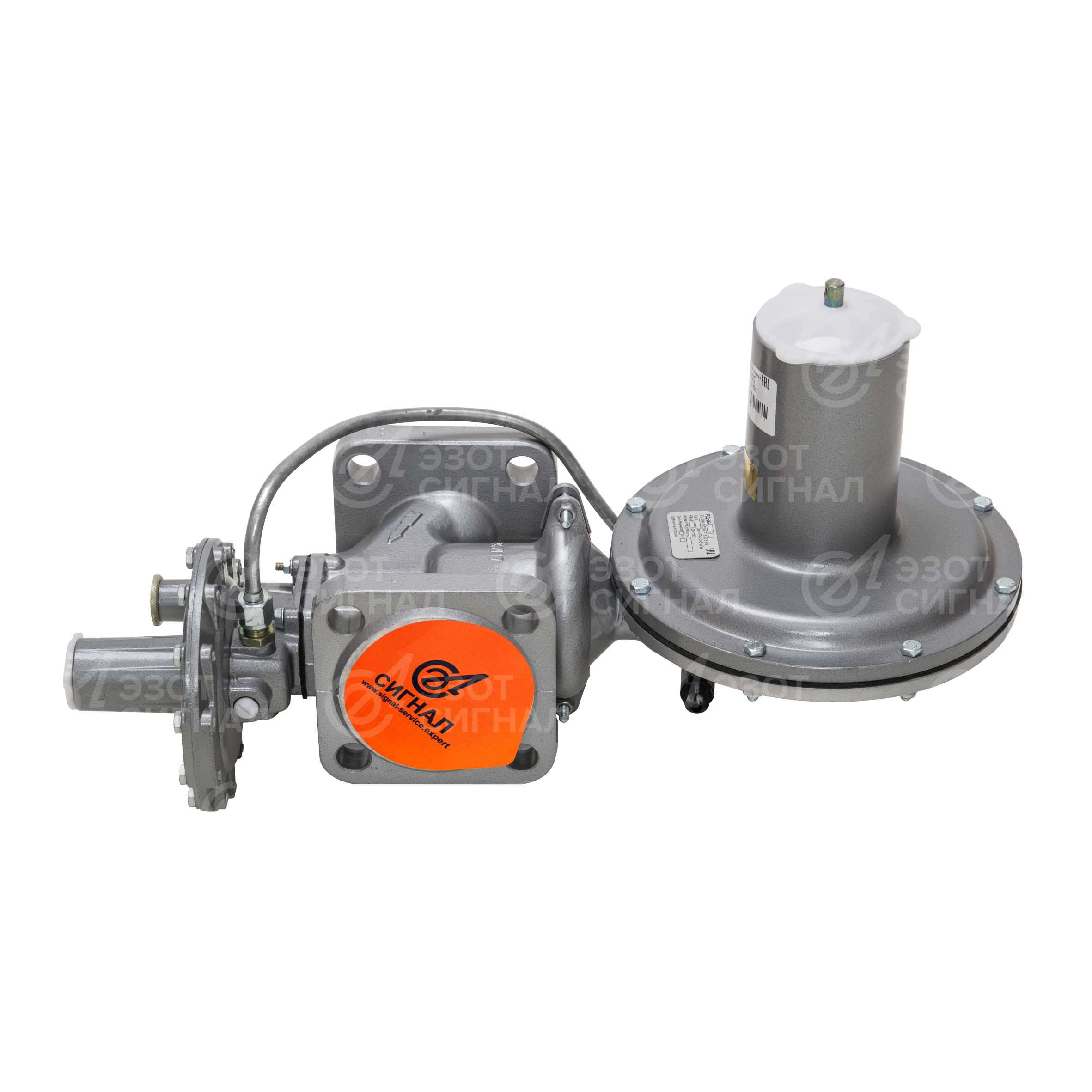

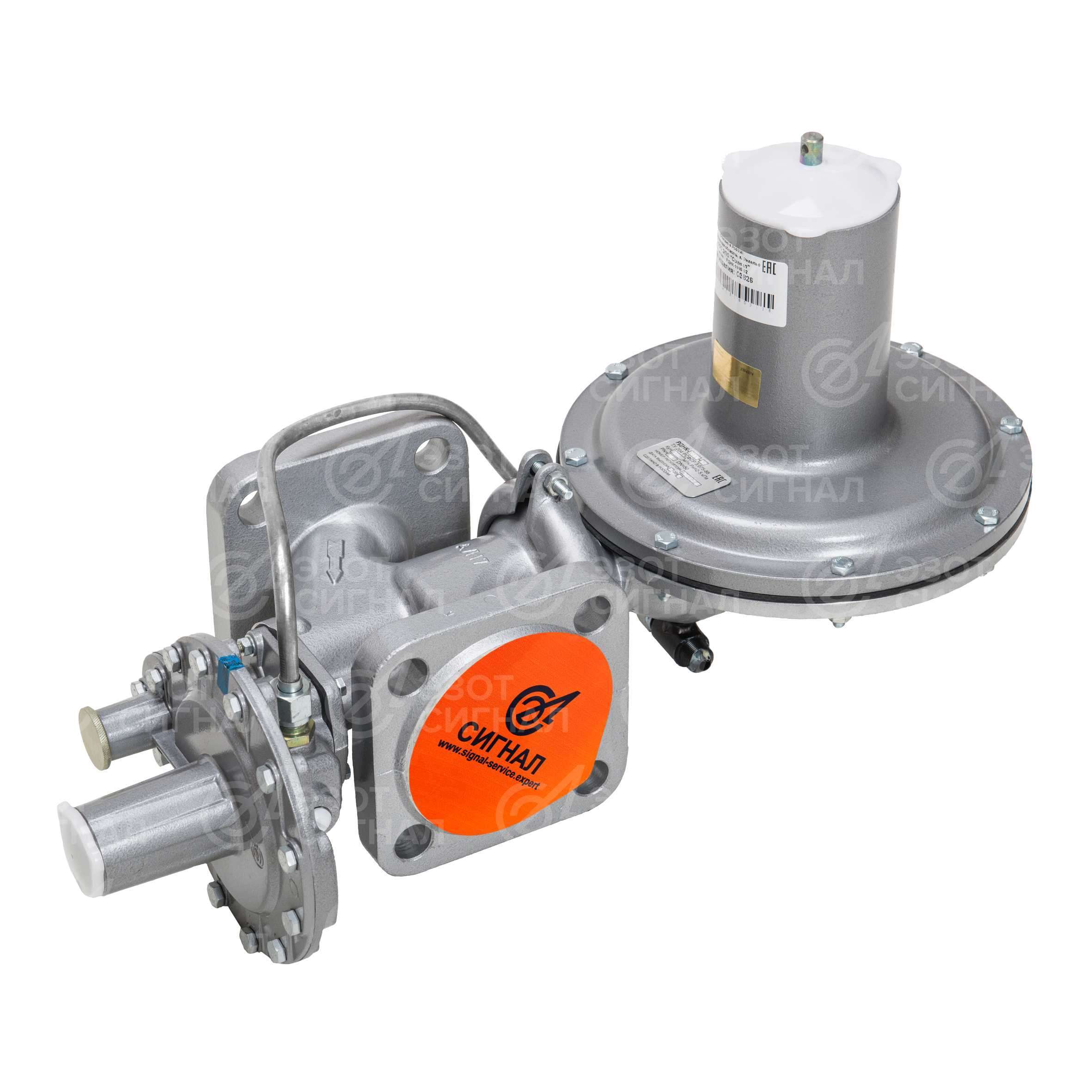

Регулятор давления РДНК-400

Регулятор давления РДНК-400М

Регулятор давления РДНК-1000

Регулятор давления РДНК-У

Назначение
Регуляторы давления РДНК "СИГНАЛ" предназначены для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Регулятор изготовлен ООО «ЭЗОТ «Сигнал», соответствует техническим условиям СЯМИ.493611-559ТУ, требованиям Технического регламента Таможенного Союза ТР ТС 010/2011 "О безопасности машин и оборудования" (утв. Решением Комиссии Таможенного Союза от 18 октября 2011 г. N 823), ГОСТ Р 54960-2012, ГОСТ 11881-76, "Правилам безопасности сетей газораспределения и газопотребления".

Основные параметры и преимущества:
Регулятор используется в системах газоснабжения в составе ПРГ. Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от минус 40 до +60 °С. Регулятор изготавливается четырех модификаций: РДНК-400 - наибольшая пропускная способность 300 м3 /ч; РДНК-400М - наибольшая пропускная способность 600 м3 /ч; РДНК-1000 - наибольшая пропускная способность 900 м3 /ч; РДНК-У - с компенсацией влияния входного давления (1,2МПа), наибольшая пропускная способность 1000 м3 /ч.

- соответствие требованиям технического регламента ТР ТС 010/2011, СДС «ГАЗСЕРТ»;
- стабильная работа при малых расходах;
- материал сёдел и рабочих штоков - нержавеющая сталь;
- мембраны изготовлены из авиационной вулканизированной резиновой смеси;
- возможность поворота исполнительного механизма для удобства эксплуатации;
- наличие металлического сильфонного узла разгрузки рабочего клапана (для РДНК-У, Рвх до 1,2МПа;
- конструкция ПЗК предусматривает возможность встраивания в системы телеметрии (подключение датчика конечных положений) БЕЗ ДОПОЛНИТЕЛЬНОЙ ДОРАБОТКИ!!!


Регуляторы давления РДНК сертифицированы в системе добровольной сертификации "ГАЗСЕРТ".

Регуляторы давления газа "Сигнал" входят в Единый Реестр МТР ПАО "Газпром".

Наименование параметра или размера	Тип изделия
Наименование параметра или размера	РДНК-400, 400М, 1000	РДНК-У
Изготавливаются по техническим условиям	СЯМИ.493611-559ТУ
Рабочая среда	Природный газ по ГОСТ 5542-2014
Наименьшее входное давление, Рвх, МПа Наибольшее входное давление, Рвх, МПа	0,05 0,6	0,05 1,2
Диапазон настройки выходного давления, Рвых, кПа	2,0…5,0
Точность регулирования, % от верхнего предела Рвых.	±10
Класс точности	10
Давление закрытия рабочего клапана, Рзакр. % от Рвых., не более	20
Зона нечувствительности, % от Рвых., не более	2,5
Диапазон настройки давления срабатывания предохранительного запорного клапана ПЗК, от заданного значения Рвых, кПа - при повышении выходного давления - при понижении выходного давления	(3,0…7,0) Рвых (0,5…3,5) Рвых
Погрешность срабатывания ПЗК от заданного значения настройки, %	±10
Степень герметичности рабочего и запорного клапанов	Класс «А» по ГОСТ 9544-2015
Присоединительные размеры: номинальный диаметр прохода: - входного патрубка, мм - выходного патрубка, мм - соединение	DN 50 DN 50 Фланц. по ГОСТ 33259-2015
Строительный размер, мм	170
Масса, кг, не более	8
