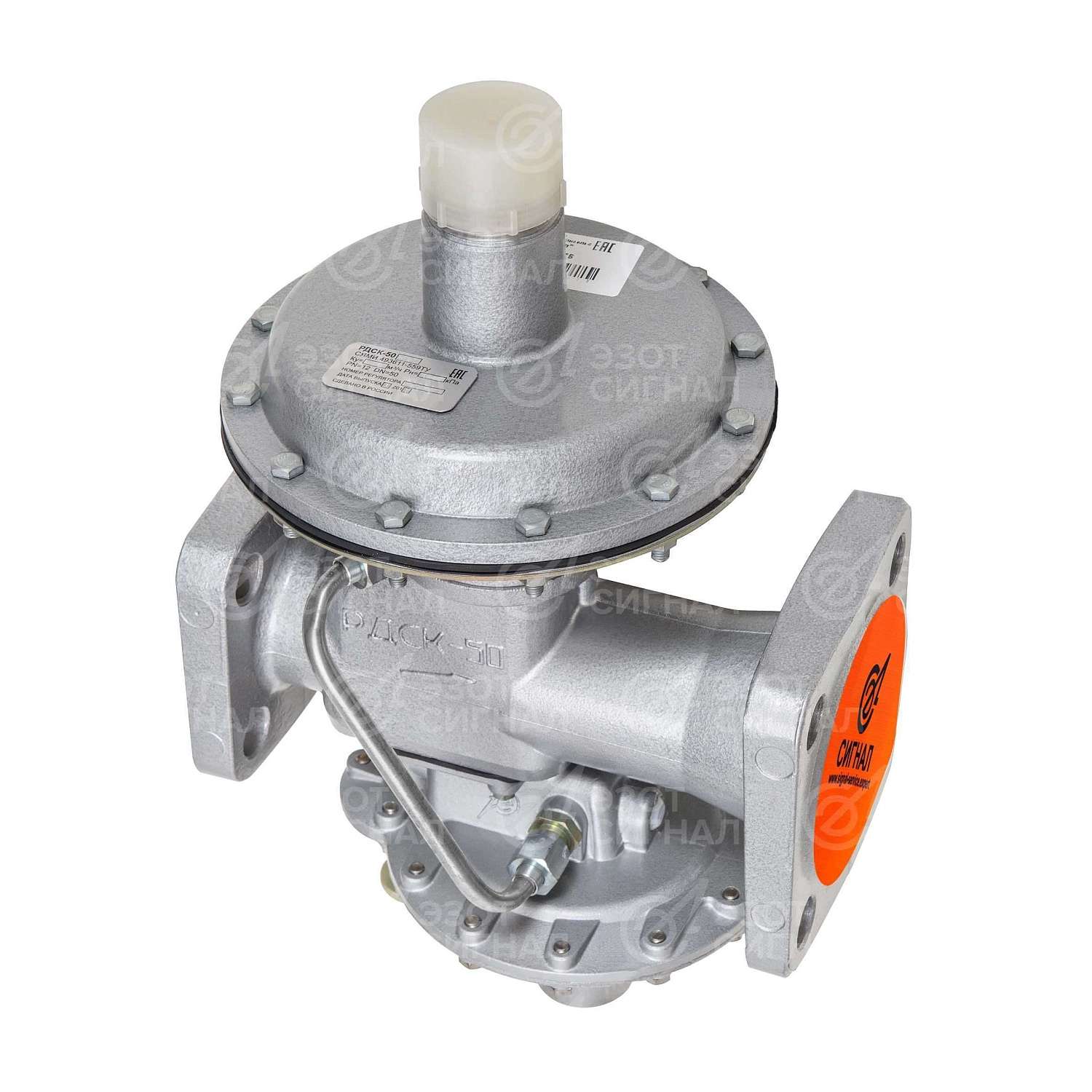

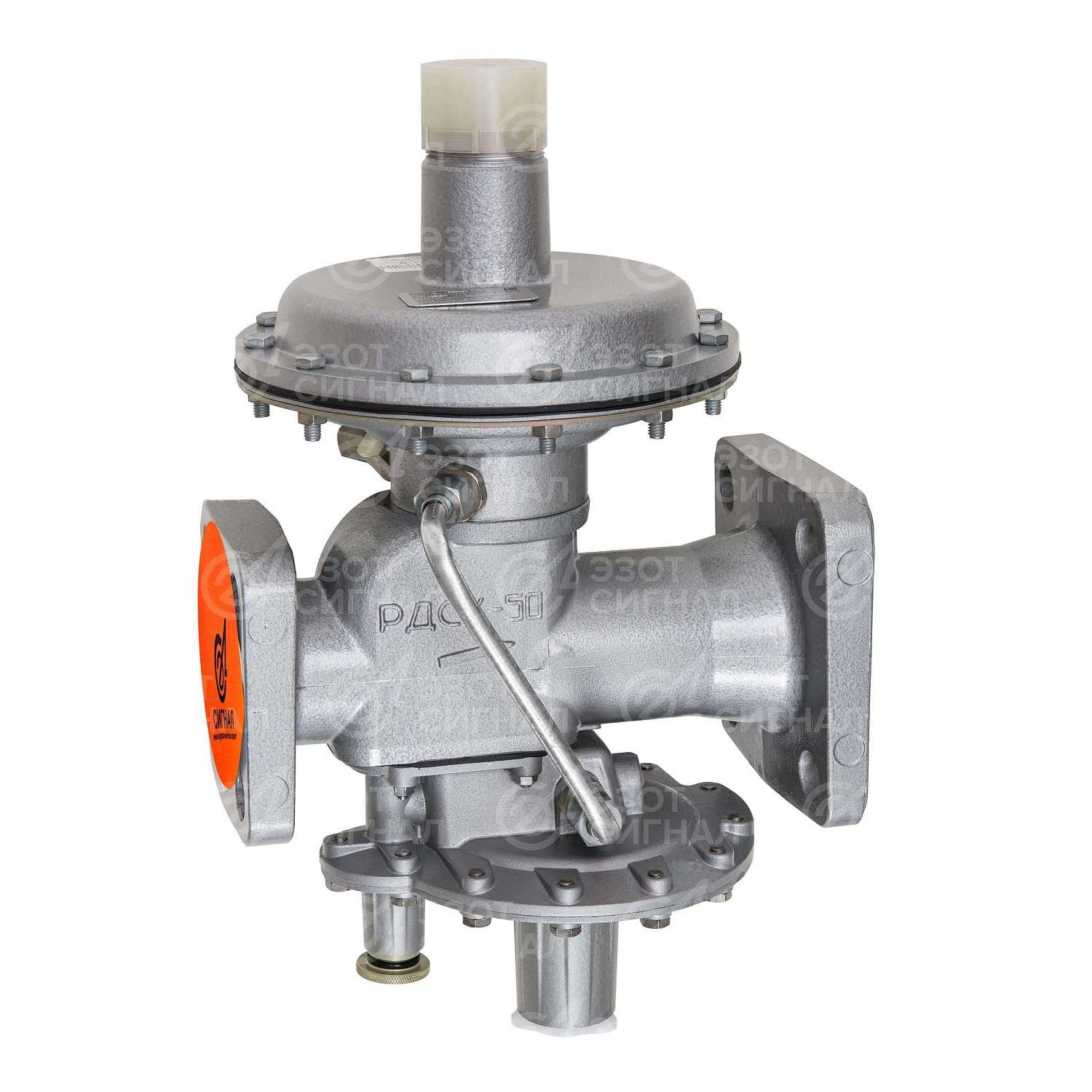

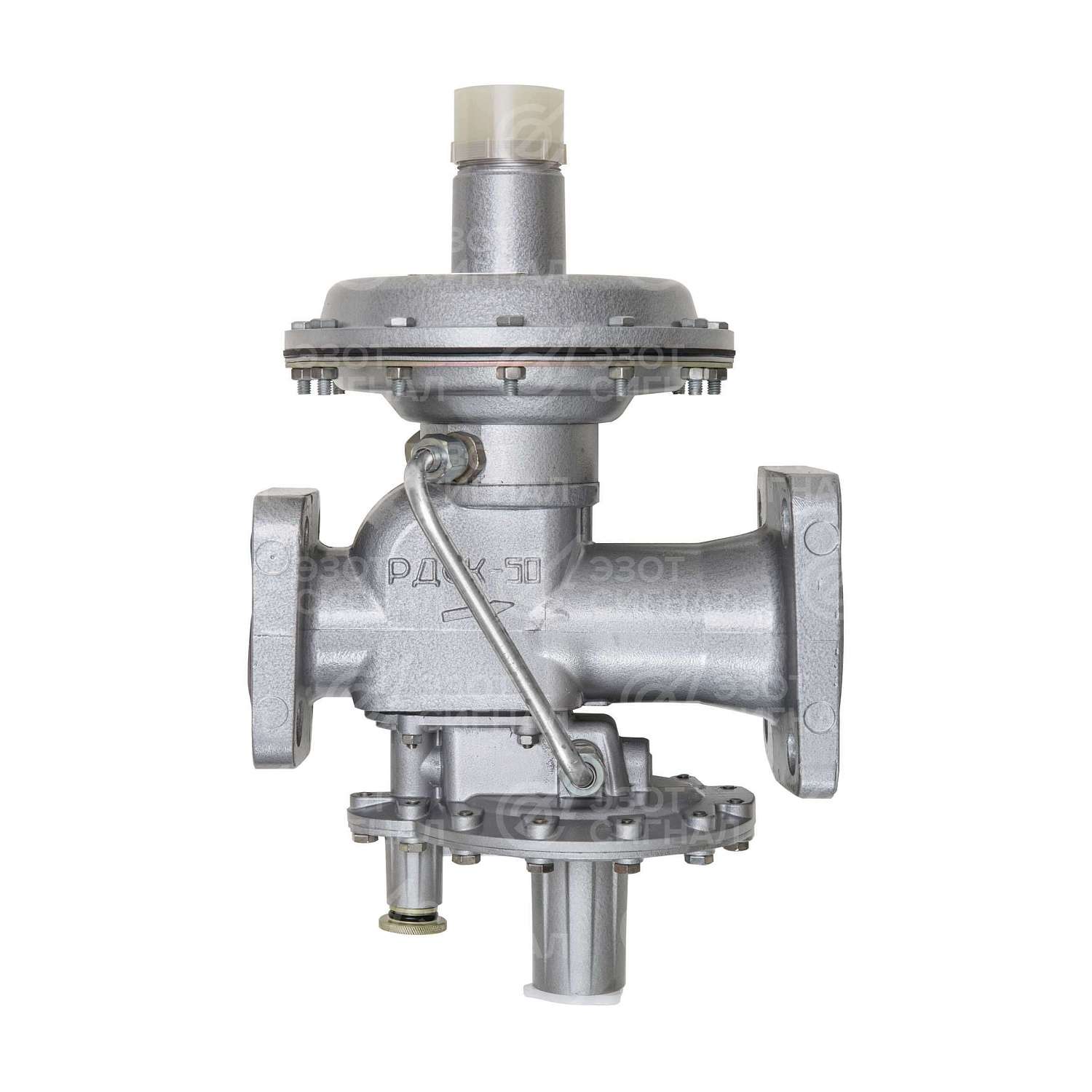

Регулятор давления РДСК-50М-1

РДСК-50М-1
Рвх макс= 1,2 МПа, Рвых=10…40 кПа,
Q макс.= 1000 м3/ч,
DN32/DN50

Описание

Назначение
Регуляторы РДСК-50М-1 предназначены для редуцирования высокого и среднего давления на низкое и среднее, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Регулятор изготовлен ООО «ЭЗОТ «Сигнал», соответствует техническим условиям СЯМИ.493611-559ТУ, требованиям Технического регламента Таможенного Союза ТР ТС 010/2011 "О безопасности машин и оборудования" (утв. решением Комиссии Таможенного Союза от 18 октября 2011 г. N 823), ГОСТ 34011-2016, ГОСТ 11881-76, "Правилам безопасности сетей газораспределения и газопотребления".

Основные параметры и преимущества
Регулятор РДСК-50М-1 используется в системах газоснабжения в составе ПРГ. Вид климатического исполнения регулятора УХЛ2 ГОСТ 15150-69, для работы при температурах от минус 40 до +60 °С.

- соответствие требованиям технического регламента ТР ТС 010/2011, СДС «ГАЗСЕРТ»;
- стабильная работа при малых расходах;
- материал рабочих сёдел и штоков – нержавеющая сталь;
- мембраны изготовлены из авиационной вулканизированной резиновой смеси.

Тип изделия: РДСК-50М-1
Изготавливаются по техническим условиям: СЯМИ.493611-559ТУ
Рабочая среда: природный газ по ГОСТ 5542-2014,
сжиженный газ по ГОСТ 20448-90
Температура окружающей среды, оС: -40...+60
Минимальное входное давление, МПа: 0,1
Максимальное входное давление, МПа: 1,2
Диапазон настройки выходного давления, Рвых, кПа: 10...40
Точность регулирования, % от верхнего предела настройки Рвых: ±10
Зона нечувствительности, % от Рвых, не более: ±2,5
Диапазон настройки давления срабатывания предохранительного запорного клапана ПЗК, от верхнего значения Рвых, кПа при повышении Рвых: 1,25...1,4 * Рвых
при понижении Рвых: 0,3...0,6 * Рвых
Погрешность срабатывания ПЗК от заданного значения настройки, %: ±5
Степень герметичности рабочего и запорного клапанов: Класс «А» по ГОСТ 9544-2015
Присоединительные размеры: номинальный диаметр прохода входного патрубка, мм: DN 32
выходного патрубка, мм: DN 50
соединение: Фланцевое по ГОСТ 33259-2015
Строительная длинна, мм: 230
Масса, кг: 7
Давление закрытия рабочего клапана Рзакр, % от Рвых, не более: 20
Класс точности регулятора: 10

Техническая документация

Листовка_РДСК от 21.02.2022_compressed	Презентации	330 Кб	11-09-2025
07 РДСК-50 РЭ 28.06.2024г РИ	Руководства и паспорта	1878 Кб	28-11-2025
