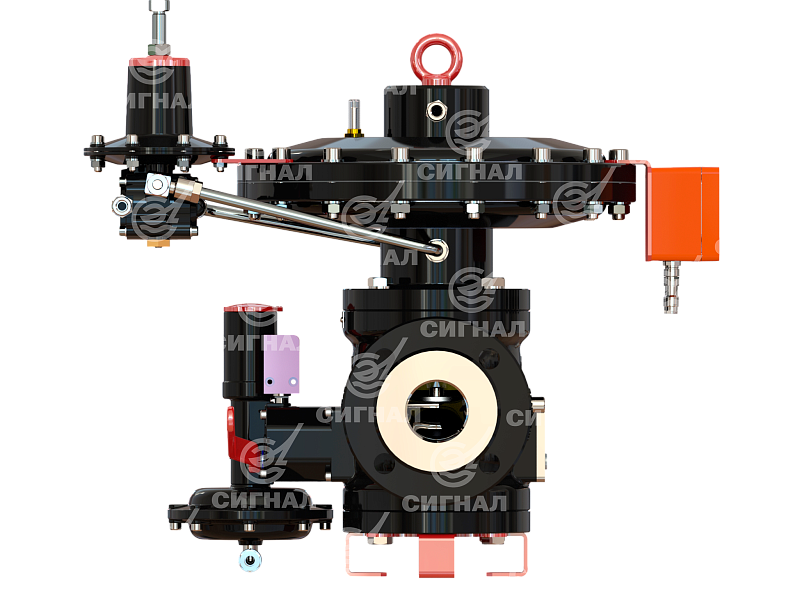

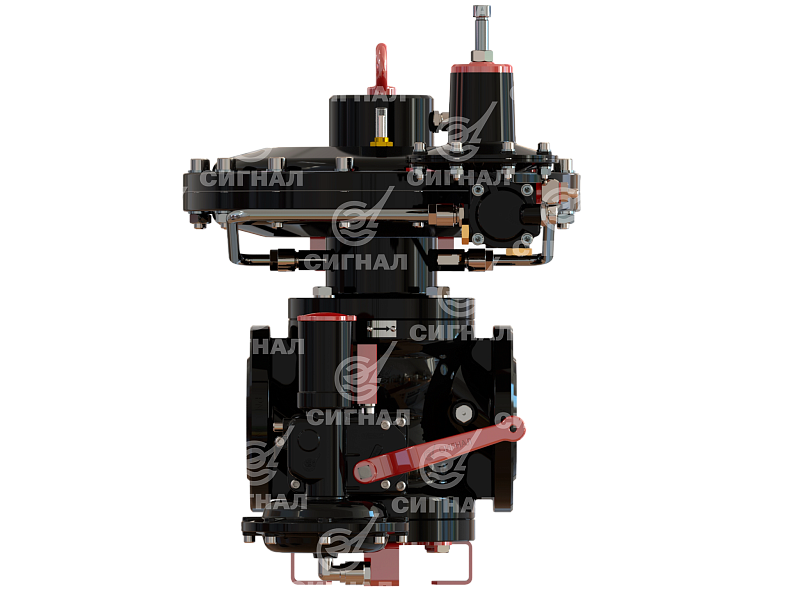

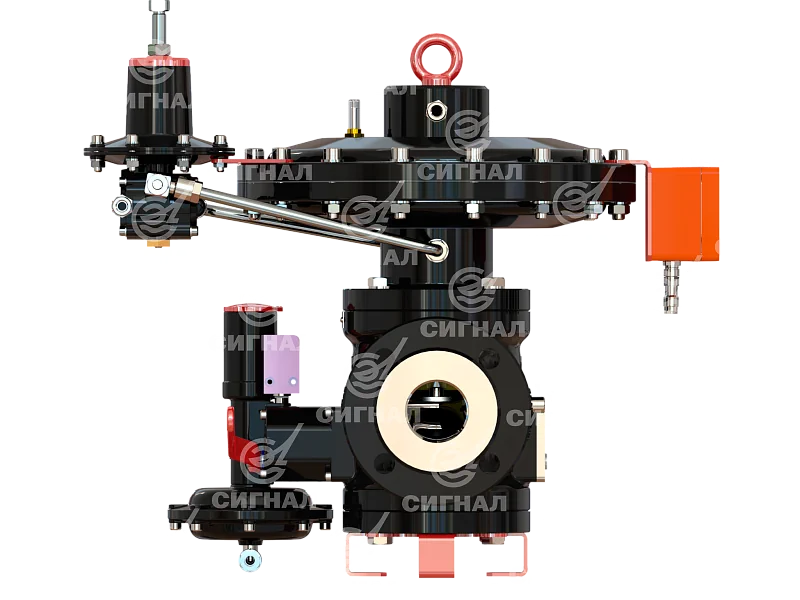

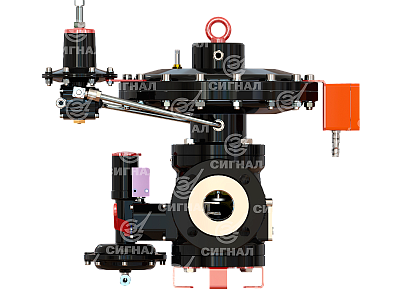

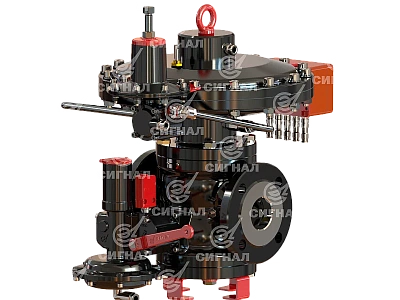

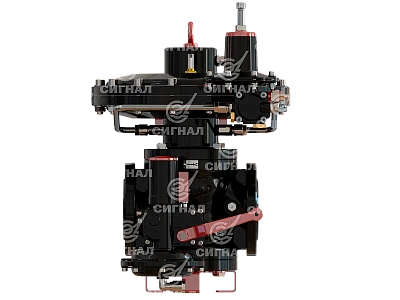

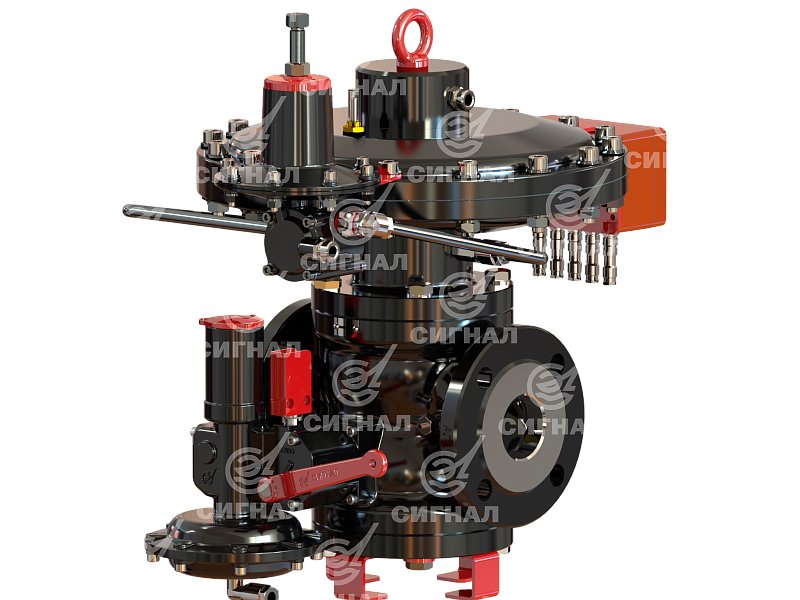

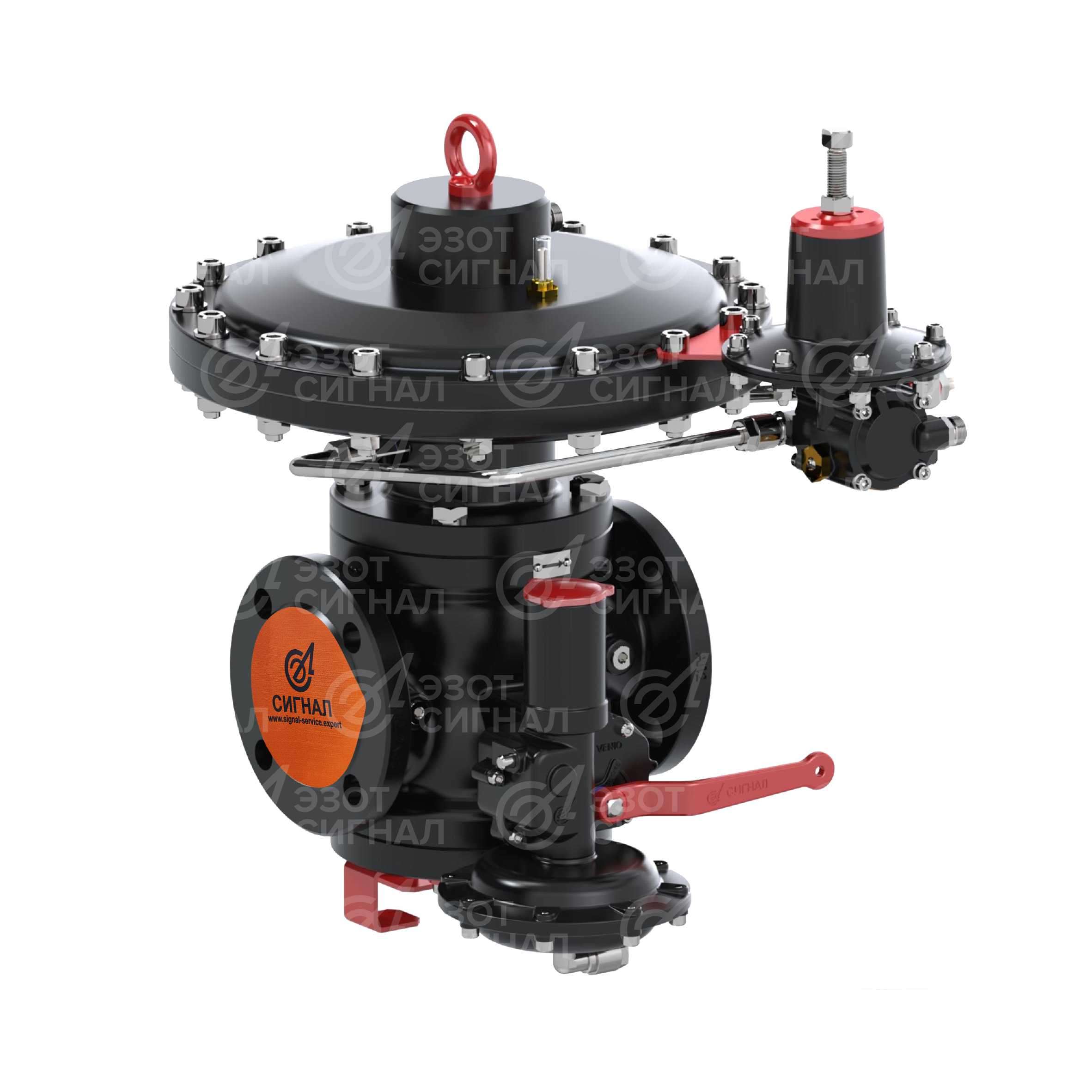

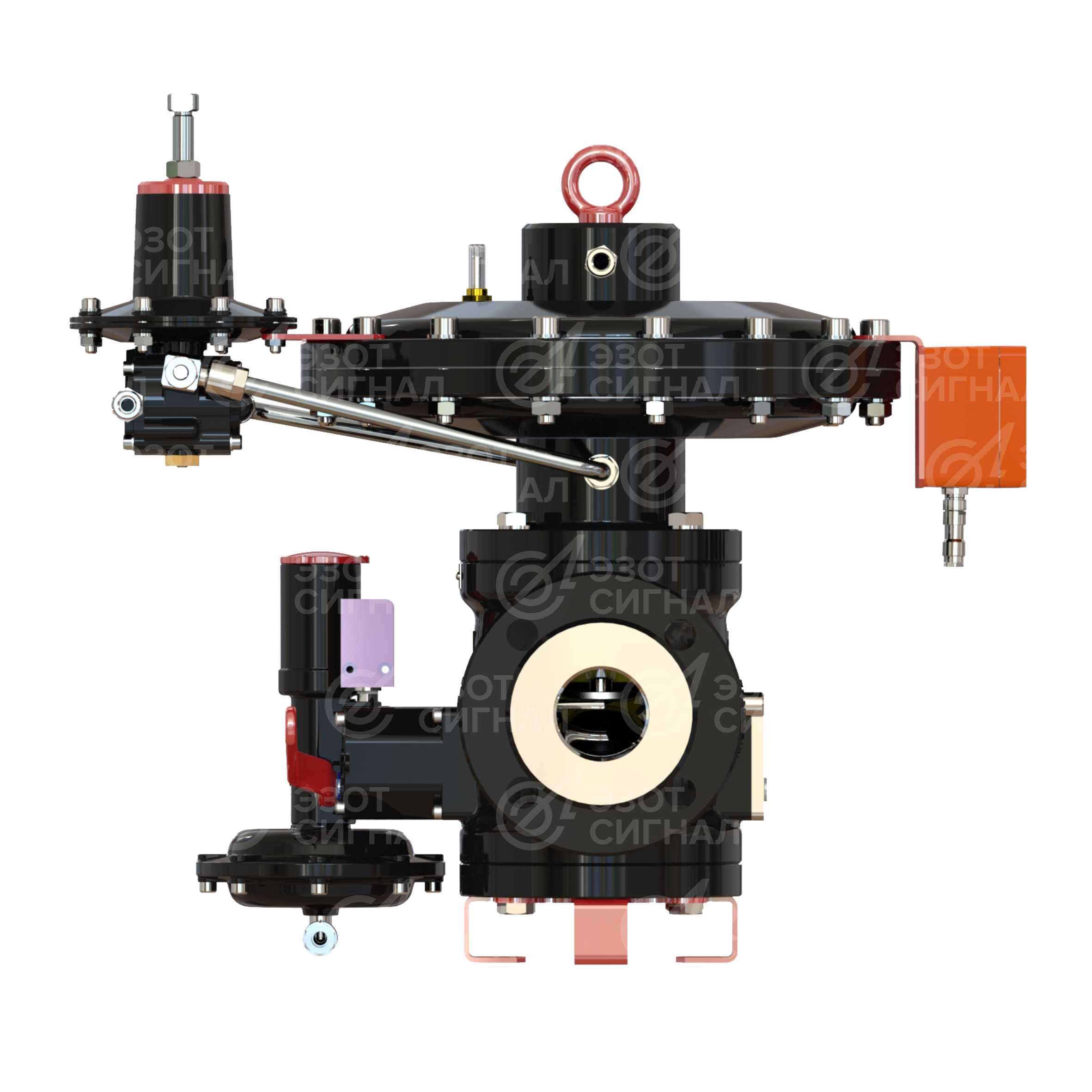

Назначение
Первый отечественный "умный" регулятор давления. Применение в составе регулятора системы мониторинга параметров RATIO позволяет осуществлять мониторинг и передачу технологических параметров работы узла редуцирования: входное давление, выходное давление, технологический расход газа, температуру газа, температуру в отсеке ПРГ, контроль срабатывания запорного клапана.
Модульная конструкция позволяет реализовать четыре типа устройств на единой базе (корпусе), с возможностью дооснащения на месте эксплуатации:
- регулятор давления (Venio-C.R5);
- регулятор давления + ПЗК (Venio-C.R5-Z);
- регулятор давления + регулятор-монитор (Venio-C.R5-C.R5);
- только ПЗК (Venio-G)
Регулятор предназначен для редуцирования высокого и среднего давления на низкое, среднее и высокое, автоматического поддержания выходного давления на заданном уровне независимо (кроме режимов которые предусмотрены режимами работы регулятора) от изменения расхода и входного давления.
Регулятор изготовлен ООО «ЭЗОТ «Сигнал», Россия и соответствует требованиям технических условий СЯМИ.493611-559ТУ, Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ГОСТ 34011-2016 и «Правилам безопасности сетей газораспределения и газопотребления».
Основные параметры

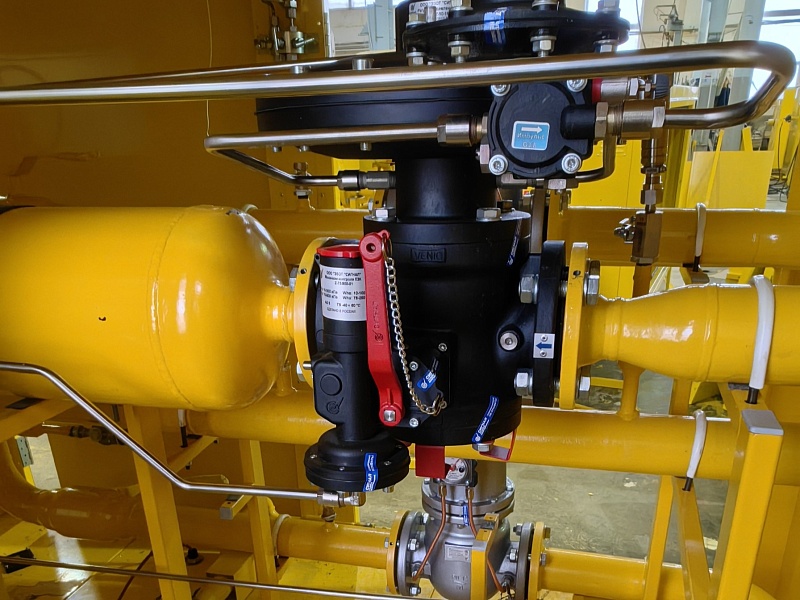

Регулятор может использоваться в системах газоснабжения в составе ГРП, работающих на природном газе по ГОСТ 5542-2014 и сжиженном газе по ГОСТ 20448-90.
Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от минус 40 до +60 ºС.
Регулятор обеспечивает:
- срок службы 40 лет.
- Современный аналог морально устаревших регуляторов типа РДУК, РДБК, РДГ, РДНК;
- полноценный функциональный аналог дорогостоящих регуляторов давления европейского производства (цена регуляторов в 3 – 8 раз ниже аналогов европейского производства, при более широком функционале).
- Увеличение быстродействия на 30% (в сравнении с РДГ, РДБК, РДУК).
- Модульная конструкция позволяет реализовать четыре типа устройств на единой базе (корпусе), с возможностью дооснащения на месте эксплуатации: Регулятор давления; Регулятор давления + ПЗК; ПЗК; Регулятор давления + регулятор-монитор
- Предохранительный запорный клапан (ПЗК) имеет принципиально новую, надежную и простую в эксплуатации конструкцию
- Направление потока: справа-налево и слева-направо (по требованию)
- Все основные рабочие элементы конструкции (сёдла, штоки, толкатели, валы и т.д.) и импульсные трубопроводы изготовлены из нержавеющей стали

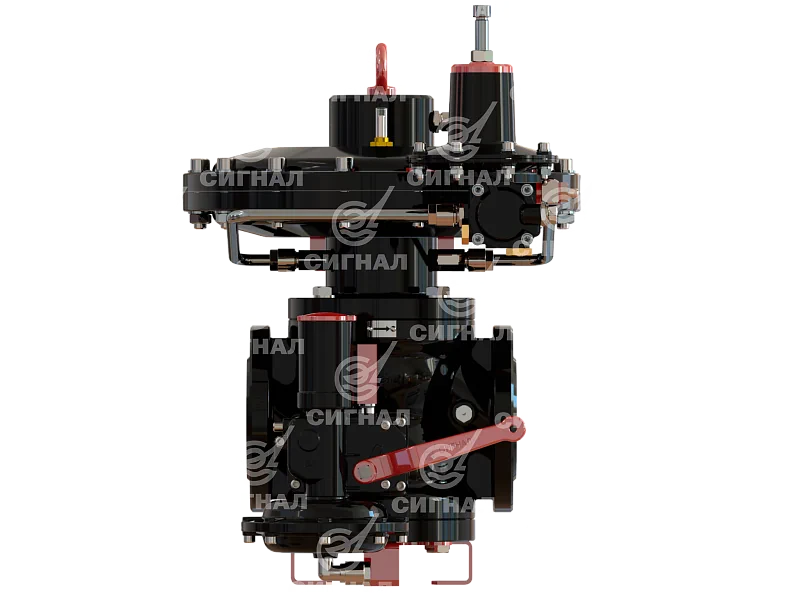

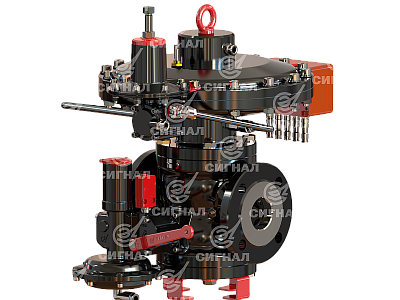

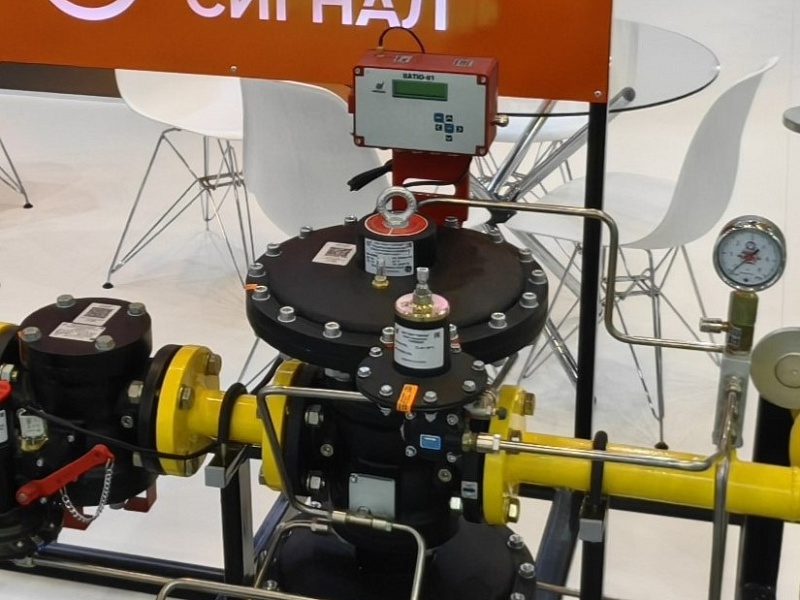

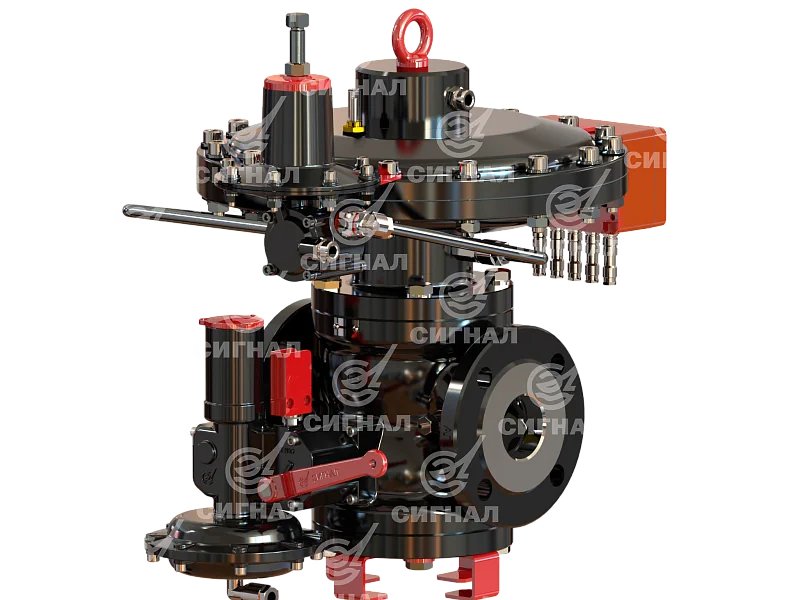

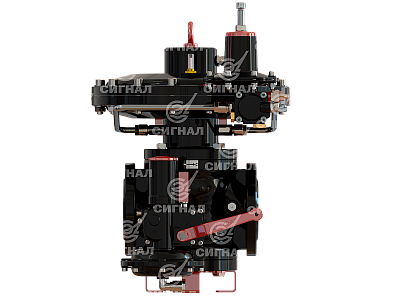

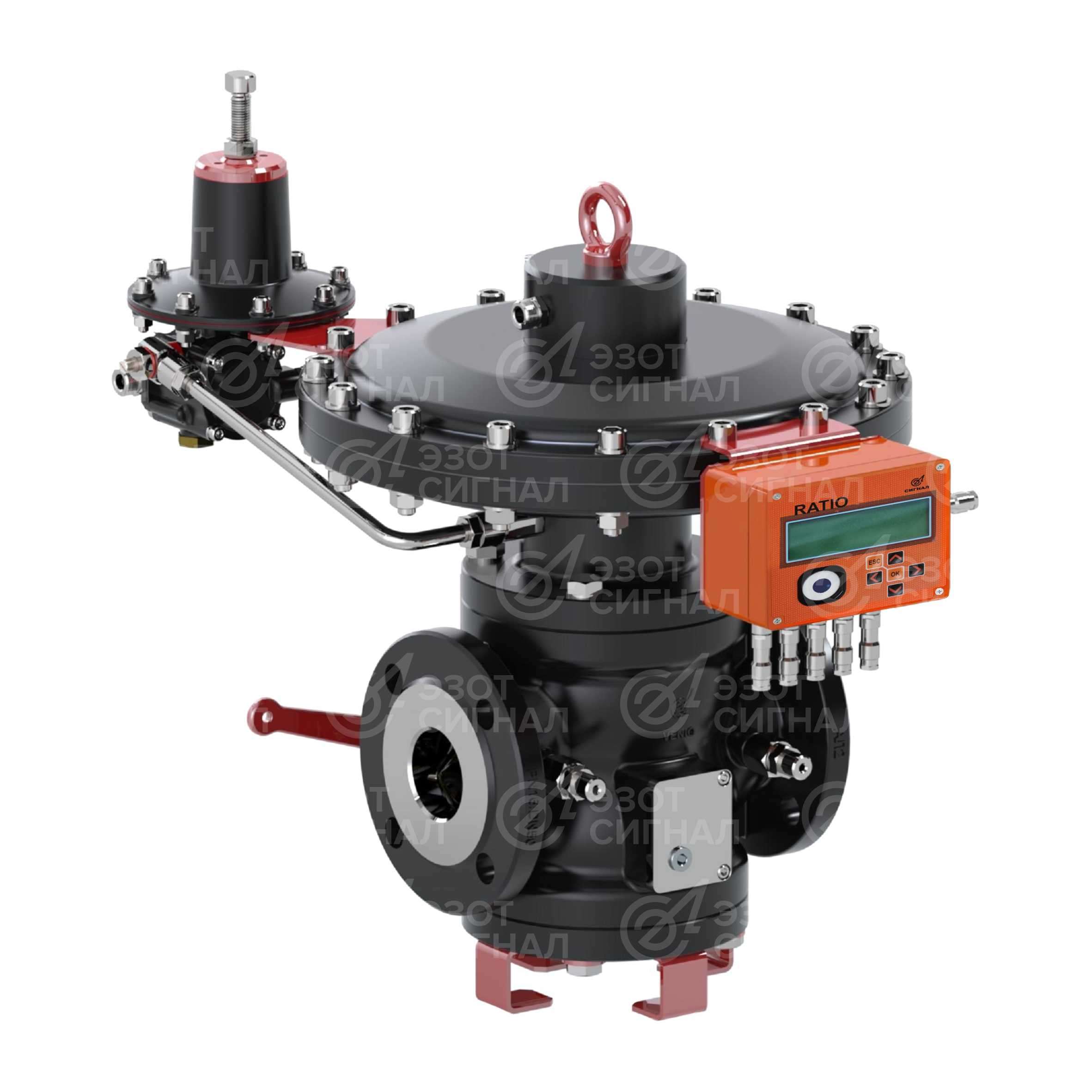

- Компоненты телеметрии (система мониторинга RATIO) монтируются непосредственно на корпус регулятора и в специализированные монтажные комплекты заводского изготовления.
Регуляторы давления VENIO-C.R5 сертифицированы в системе добровольной сертификации "ГАЗСЕРТ".
Регуляторы давления газа "Сигнал" входят в Единый Реестр МТР ПАО "Газпром".
Рабочая среда
Природный газ по ГОСТ 5542
Сжиженный газ ГОСТ 20448
Минимальное рабочее давление, МПа
0,01
Максимальное рабочее давление, МПа
1,6
Диапазон настройки выходного давления, кПа
1 ... 600
Класс точности
при Рвых. ≤ 60 кПа
5
Рвых. ≥ 60 кПа
2,5
Точность регулирования, %
при Рвых. ≤ 60 кПа
±5
при Рвых. ≥ 60 кПа
±2,5
Зона нечувствительности, %
2,5
Условная пропускная способность Kу, не менее м³/ч
1100
Номинальный диаметр
DN 50
Присоединение
Фланцевое по ГОСТ 33259-2015
Герметичность рабочего и запорного (при наличии) клапанов
А по ГОСТ 9544-2015
Давление закрытия рабочего клапана от Рвых., не более, %
при Рвых. ≤ 5 кПа
20
при Рвых. ≥ 5 кПа
10
Время переходного процесса, не более, с
5
