Регуляторы давления Venio-A

Venio-А-15(-35,-50)
Рвх макс = 0,6 МПа, Рвых = 2...3 кПа, Q макс. = 15 (35, 50) м3/ч, DN20/DN32
Venio-А-35(-35,-50)-12
Рвх макс = 1,2 МПа, Рвых = 2...3 кПа, Q макс. = 15 (35, 50) м3/ч, DN20/DN32

Описание

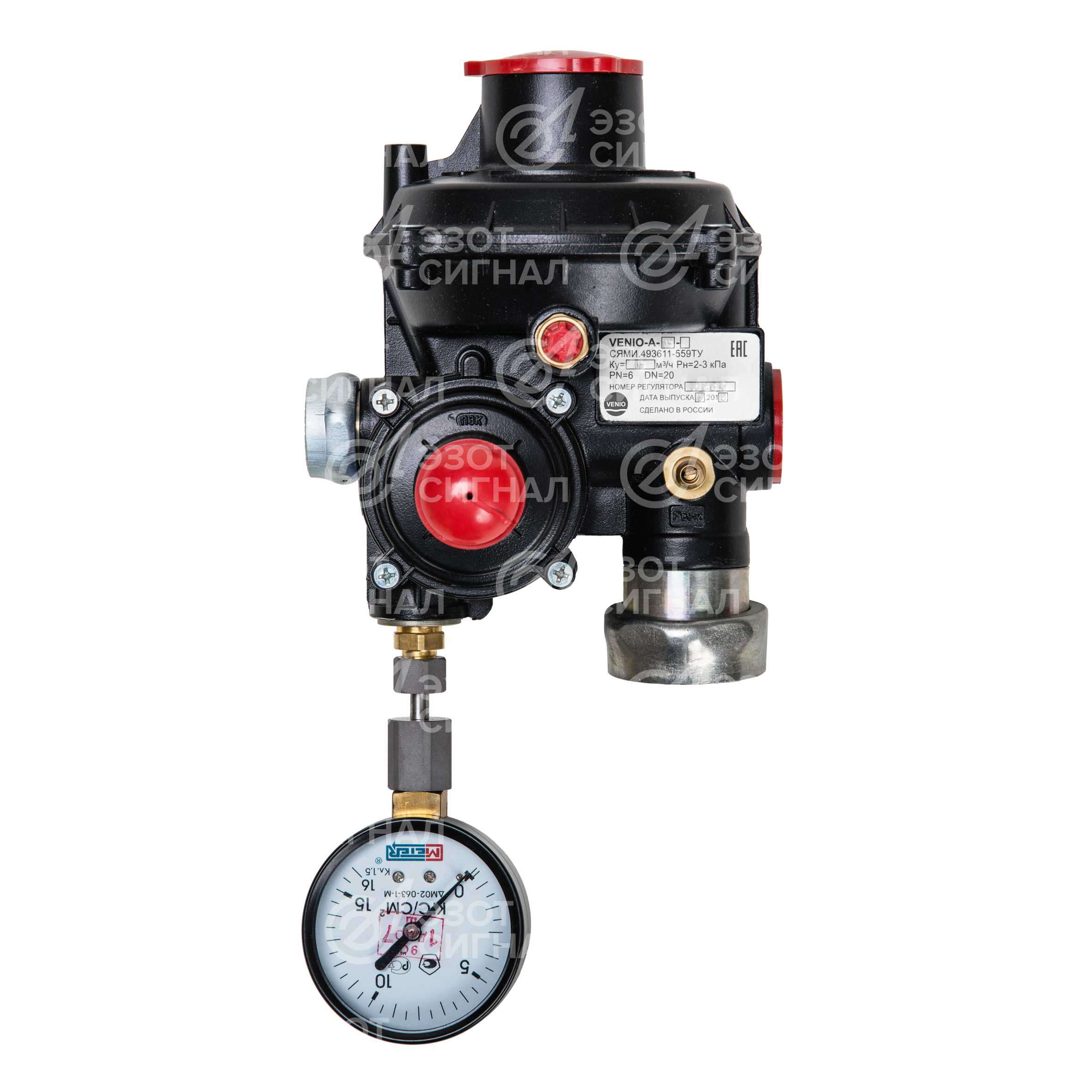

Регулятор давления Venio-А-15

Регулятор давления Venio-А-35

Регулятор давления Venio-А-50

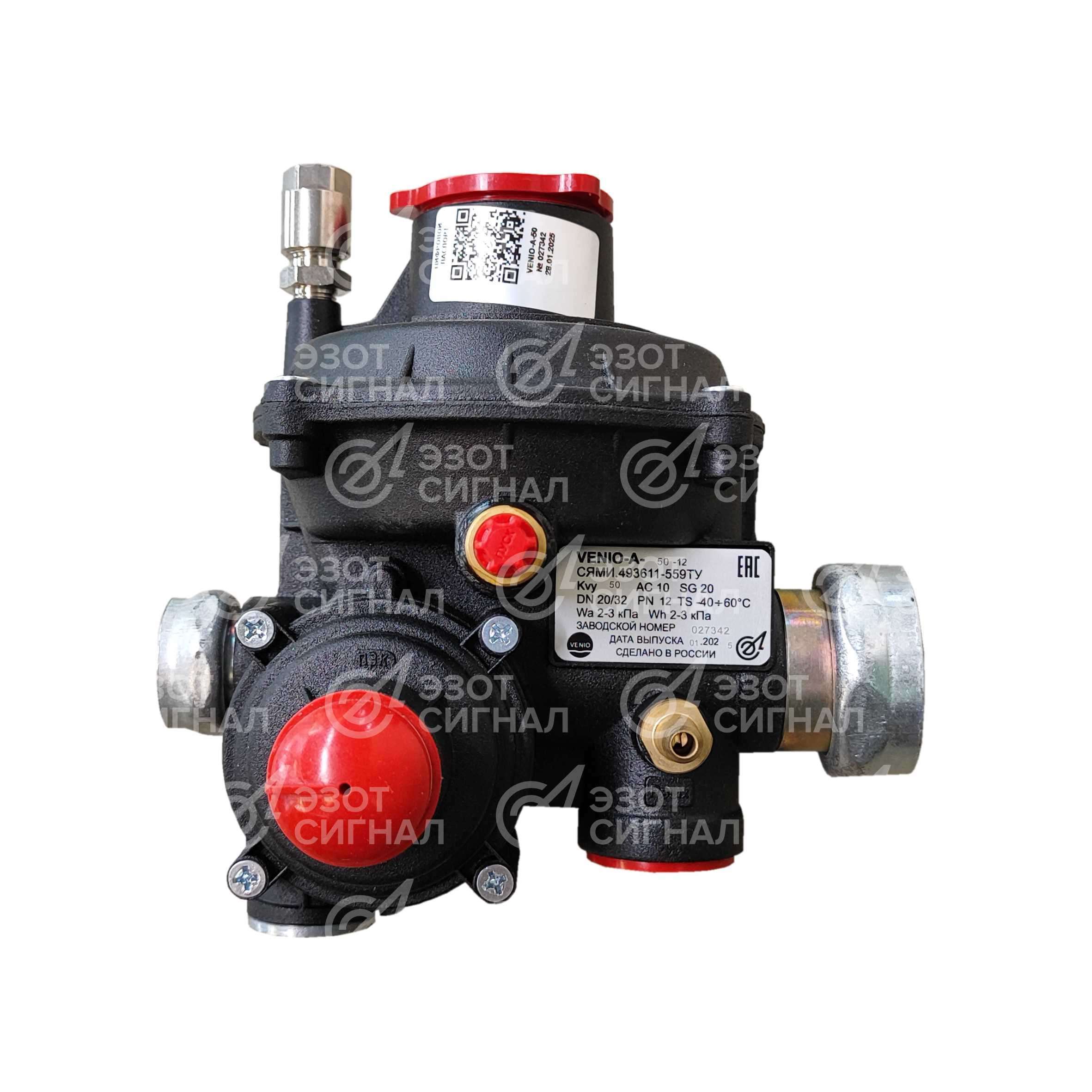

Регулятор давления Venio-А-15-12

Регулятор давления Venio-А-35-12

Регулятор давления Venio-А-50-12

Назначение

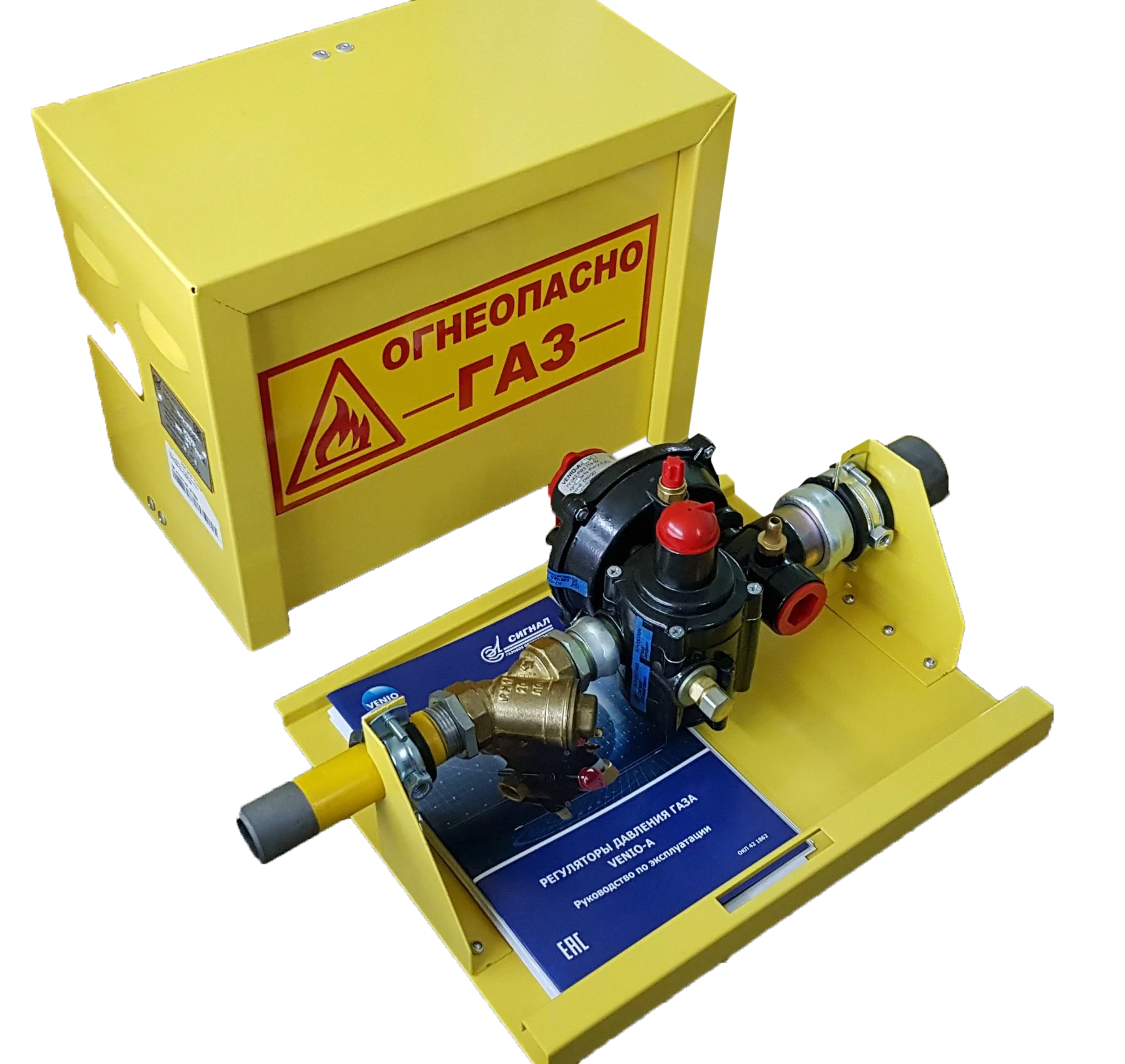

Регулятор давления газа Venio-A предназначен для понижения давления газа на низкое выходное давление. Применяется на объектах газопотребления с расходом газа до 50 м³/час, преимущественно, в бытовых пунктах редуцирования газа (ГРПШ-10 и их модификациях)

Регулятор изготовлен ООО «ЭЗОТ «Сигнал», соответствует требованиям технических условий СЯМИ.493611-559ТУ, Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ГОСТ 34011-2016 и «Правилам безопасности сетей газораспределения и газопотребления».

Основные параметры и преимущества
Регулятор используется в системах газоснабжения в составе ГРП, работающих на природном газе по ГОСТ 5542-2014. Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от -40ºС до +60ºС.

- двухступенчатая система редуцирования позволяет обеспечивать постоянный максимальный расход на всём диапазоне входных давлений;
- регулятор является полностью комбинированным - ПЗК, ПСК и фильтрующий элемент входят в состав регулятора;
- мультипозиционный монтаж. Потребитель самостоятельно может выбрать удобные варианты монтажа изделия – угловой, П-образный, осевой, на 2х потребителей;
- возможность подключения манометров непосредственно в корпус регулятора: устройство замера выходного давления (в базовом комплекте) + устройство замера в входного давления (доп. комплект);
- монтажные комплекты различных исполнений (диаметры DN20 либо DN32, способы вкручивания под гаечный либо шестигранный ключ, на 1 либо 2 потребителей).
- качество изготовления: прочные корпусные детали изготовлены методом литья под высоким давлением, окрашены порошковым способом; рабочие седла и штоки изготовлены из нержавеющей стали, антикоррозийное покрытие всех рабочих элементов.


Регуляторы давления VENIO-A сертифицированы в системе добровольной сертификации "ГАЗСЕРТ".

Регуляторы давления газа "Сигнал" входят в Единый Реестр МТР ПАО "Газпром".

Наименование параметра или размера	VENIO-A-15 (VENIO-A-15-12)	VENIO-A-35 (VENIO-A-35-12)	VENIO-A-50 (VENIO-A-50-12)
Документ, устанавливающий технические требования	СЯМИ.493611-559ТУ
Рабочая среда	Природный газ по ГОСТ 5542-2014 (Природный газ по ГОСТ 5542-87)
Температура окружающей среды, °С	от минус 40 до + 60 ºС
Диапазон входных давлений, Рвх., МПа	0,05 … 0,6 (0,05 … 1,2)
Диапазон настройки выходного давления, Рвых., кПа	2,0…3,0
Точность регулирования, % от заданного значения настройки Рвых	±10
Класс точности регулятора	10
Давление закрытия рабочего клапана Рзакр, % от Рвых, не более	20
Зона нечувствительности, % от Рвых, не более	2,5
Диапазон настройки давления начала срабатывания клапана ПСК, кПа	3,15…4,0
Диапазон настройки срабатывания предохранительного запорного клапана ПЗК, кПа
- при повышении выходного давления	(3,5...4,5)Рвых
- при понижении выходного давления	(1,2...2,2)Рвых
Погрешность срабатывания клапана ПСК от заданного значения настройки, %	±5
Погрешность срабатывания клапана ПЗК от заданного значения настройки, %	±10
Степень герметичности рабочего и запорного клапанов	Класс «А» по ГОСТ 9544-2015 (Класс «А» по ГОСТ Р 54808-2011)
Работоспособен в условиях воздействия вибрации	с частотой (5...35) Гц и амплитудой смещения 0,75 мм
Масса, кг, не более	1,5
Условная пропускная способность Q, м³/ч, не менее	15	35	50
