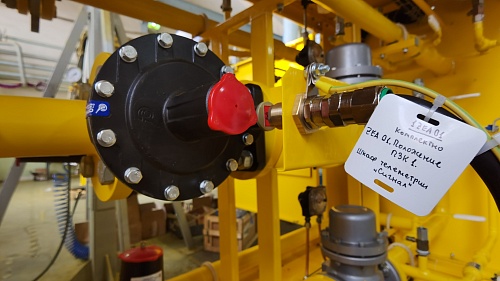

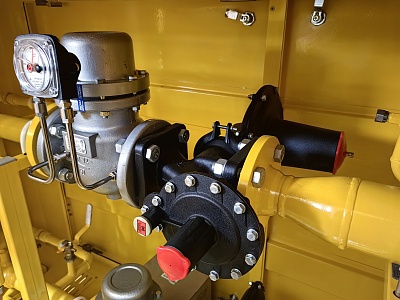

Регуляторы давления Venio-B

Venio-B-H-3 (-6, -9, -10)
Рвх макс= 0,6 (1,2) МПа, Рвых=2…5 кПа, Q макс.= 300м3/ч (600 м3/ч, 900м3/ч, 1000м3/ч)
регулятор прямого действия с внутренним отбором импульса, DN50/DN50.

Описание

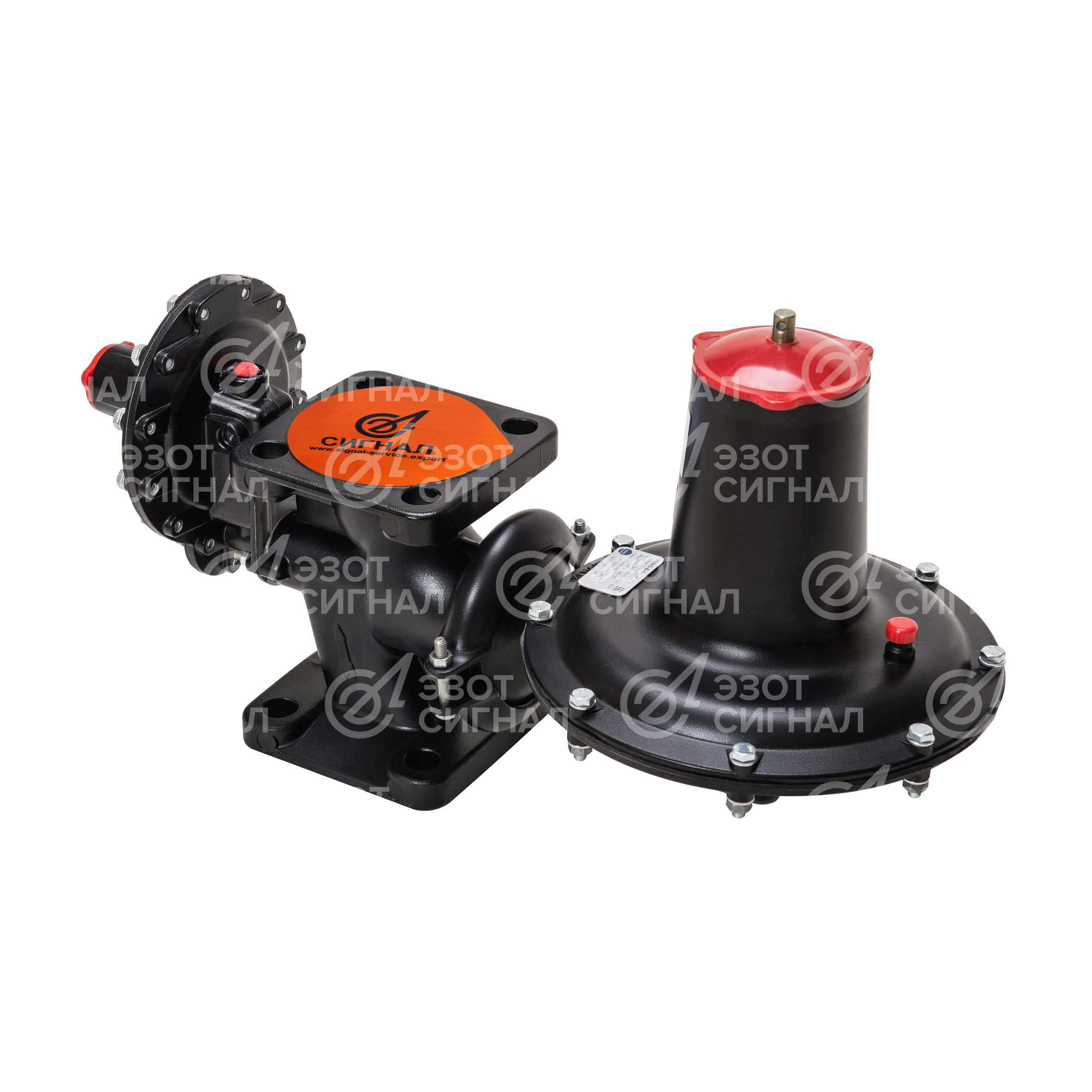

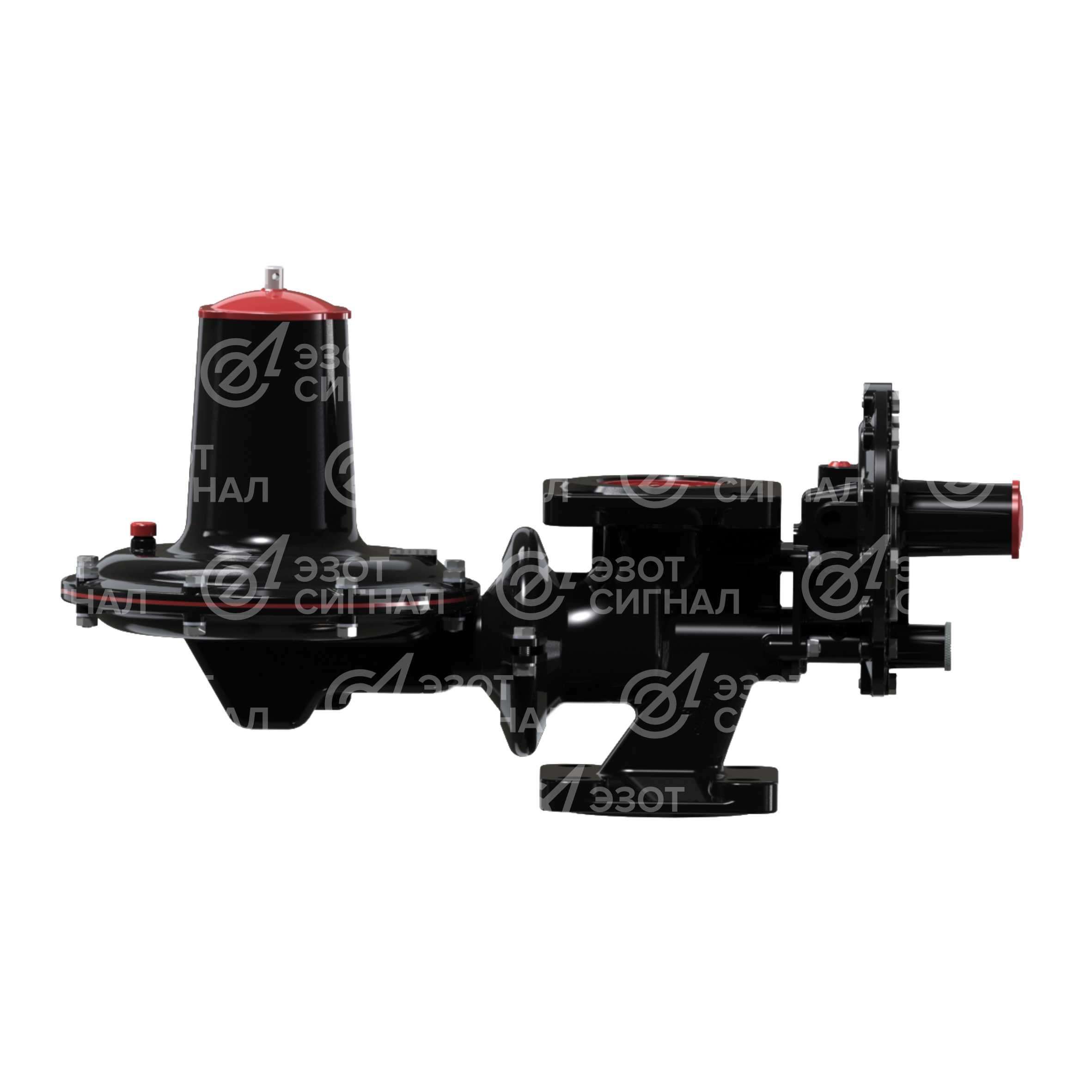

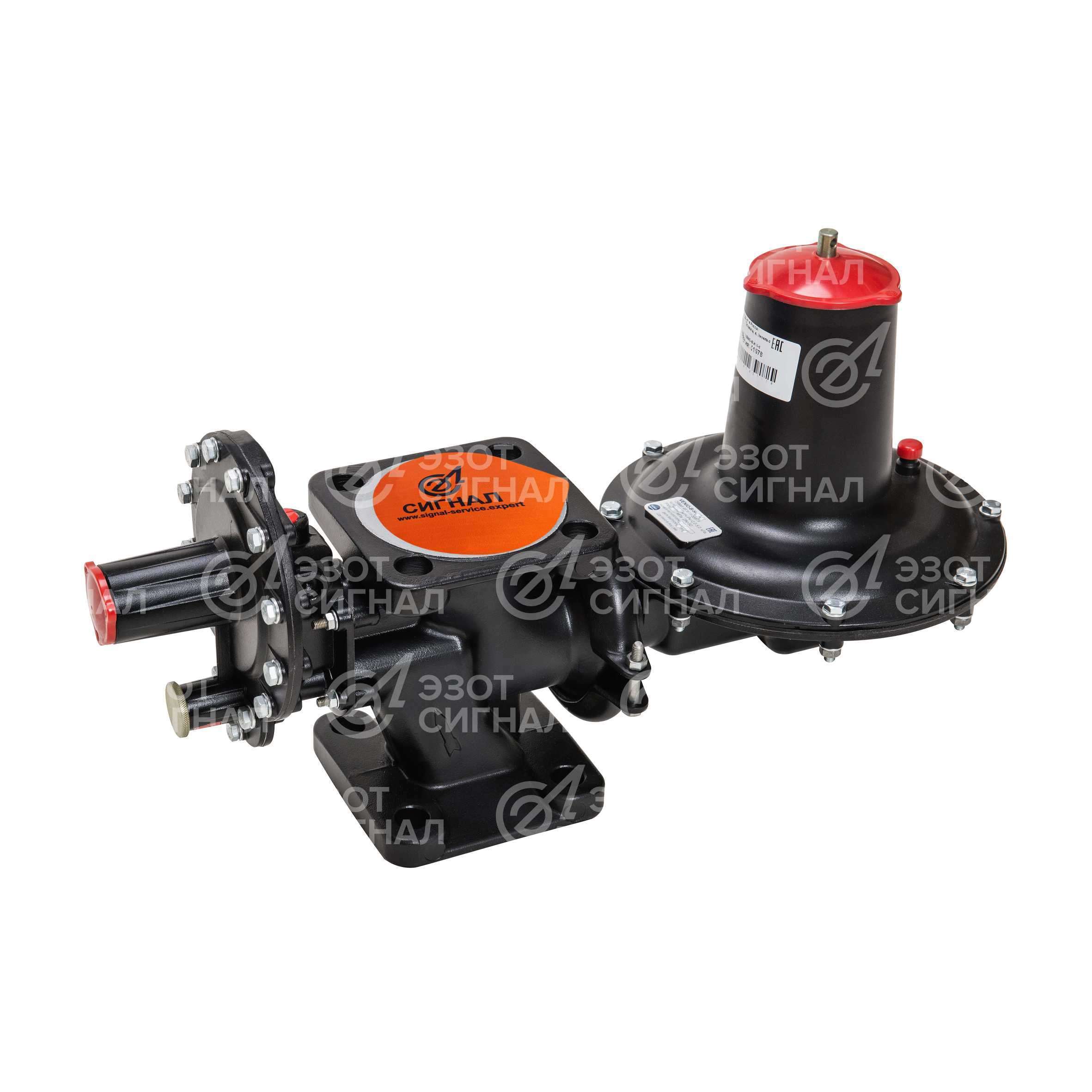

Регулятор давления Venio-B-H-3

Регулятор давления Venio-B-H-6

Регулятор давления Venio-B-H-9

Регулятор давления Venio-B-H-10

Назначение
Регуляторы предназначены для редуцирования высокого и среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Регулятор изготовлен ООО «ЭЗОТ «Сигнал», соответствует требованиям технических условий СЯМИ.493611-559ТУ, Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ГОСТ 34011-2016 и «Правилам безопасности сетей газораспределения и газопотребления».

Основные параметры и преимущества
Регулятор используется в системах газоснабжения в составе ПРГ, работающих на природном газе по ГОСТ 5542-2014 и сжиженном газе по ГОСТ 20448-90. Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от минус 40 до +60 ºС.

- стабильная работа при малых расходах;
- внутренний импульс (отсутствие импульсных трубок);
- материал рабочих сёдел и штоков - нержавеющая сталь;
- мембраны из армированного полотна EFFBE;
- возможность поворота исполнительного механизма для удобства обслуживания;
- наличие металлического сильфонного узла разгрузки рабочего клапана (стабильность поддержания выходного давления);
- настроечные пружины и спец. ключи в комплекте поставки;
- конструкция ПЗК предусматривает возможность встраивания регулятора в Системы телеметрии (подключение датчика конечных положений) БЕЗ ДОРАБОТКИ!!!


Регуляторы давления VENIO-B сертифицированы в системе добровольной сертификации "ГАЗСЕРТ".

Регуляторы давления газа "Сигнал" входят в Единый Реестр МТР ПАО "Газпром".

Наименование параметра или размера	VENIO-B-H-3	VENIO-B-H-6	VENIO-B-H-9	VENIO-B-H-10
Рабочая среда	Природный газ по ГОСТ 5542-2014 Сжиженный газ по ГОСТ 20448-90
Наименьшее входное давление, Р_вх, МПа	0,01
Наибольшее входное давление, Р_вх, МПа	0,6			1,2
Диапазон настройки выходного давления, Р_вых, кПа	2,0…5,0
Точность регулирования, % от заданного значения настройки Р_вых	±10
Класс точности регулятора	10
Давление закрытия рабочего клапана, Р_закр, % от Р_вых, не более	20
Зона нечувствительности, % от Р_вых, не более	2,5
Диапазон настройки давления срабатывания предохранительного запорного клапана ПЗК, кПа
при повышении выходного давления	3,0…7,0
при понижении выходного давления	0,5…3,5
Погрешность срабатывания предохранительного запорного клапана ПЗК от заданного значения настройки, %	±10
Степень герметичности рабочего и запорного клапанов	Класс «А» по ГОСТ 9544-2015
Присоединительные размеры
номинальный диаметр прохода — входного патрубка, мм	DN 50
номинальный диаметр прохода — выходного патрубка, мм	DN 50
соединение	фланцевое по ГОСТ 33259-2015
Габаритные размеры, мм: длина, ширина, высота	см. рисунки 4, 5, 6, 7
Строительный размер, мм	170±1
Масса, кг, не более	5,5
Условная пропускная способность Kv, м³/ч, не менее	100	120	150	120
Постоянная времени, с	10

Примечание. Регуляторы давления VENIO-B-H являются глубоко модернизированной версией регуляторов давления типа РДНК. По своим техническим, эксплуатационным и габаритным характеристикам регуляторы давления газа VENIO-B-H и РДНК полностью взаимозаменяемы. РЕКОМЕНДУЕМ применять регуляторы типа VENIO-B-H при ремонте, реконструкции и модернизации ранее установленных газорегуляторных пунктов, укомплектованных регуляторами типа РДНК.

Наименование регулятора типа РДНК	Наименование аналога (регулятор типа VENIO-B-H)
РДНК-400	VENIO-B-H-3
РДНК-400М	VENIO-B-H-6
РДНК-1000	VENIO-B-H-9
РДНК-У	VENIO-B-H-10

Листовка Venio-B 2026	Презентация	7.16 МБ	22-06-2026
Исследование регулятора Venio-B	Руководства и паспорта	3.56 МБ	11-09-2025
VENIO-B инструмент для ТО_compressed	Руководства и паспорта	306.97 КБ	11-09-2025
VENIO-B РЭ 11.02.22	Руководства и паспорта	11.62 МБ	11-09-2025
Декларация о соответствии регуляторов ТР ТС 016 до 23.03.2027	Сертификат	588.16 КБ	07-02-2025
Декларация о соотвествии регуляторов ТР ТС 010 до 22.08.2027	Сертификат	470.08 КБ	28-08-2024
Сертификат соответствия Регуляторов давления газа. ГАЗСЕРТ по 08.09.2028	Сертификат	1 МБ	10-09-2025
