Регулятор-монитор представляет собой аварийный регулятор, который вступает в работу вместо рабочего
регулятора, если последний по какой-либо причине допускает повышение выходного давления до
значения, предварительно заданного для срабатывания монитора.
Для регуляторов производства «ЭЗОТ «Сигнал» предлагаются два альтернативных решения для
обеспечения безопасности:
- встроенный монитор,
- блок регулятор-монитор, последовательно установленный на линии.
ВСТРОЕННЫЙ МОНИТОР
Это аварийный регулятор (монитор), который встроен непосредственно в корпус
основного регулятора.
Оба регулятора давления, смонтированы на единый корпус, однако имеют
независимые приводы, пилоты и седла клапана.
Рабочие характеристики монитора идентичны характеристикам основного регулятора.
Важным преимуществом является возможность установки монитора в любое время на ранее установленный регулятор, без внесения изменений в трубопровод.
Это решение позволяет производить линии редуцирования компактных размеров.
Пропускная способность регулятора со встроенным монитором на 8% ниже, чем у
стандартной версии.
Встроенный монитор реализован на базе регуляторов VENIO-C.R5 и VENIO-B.R1.

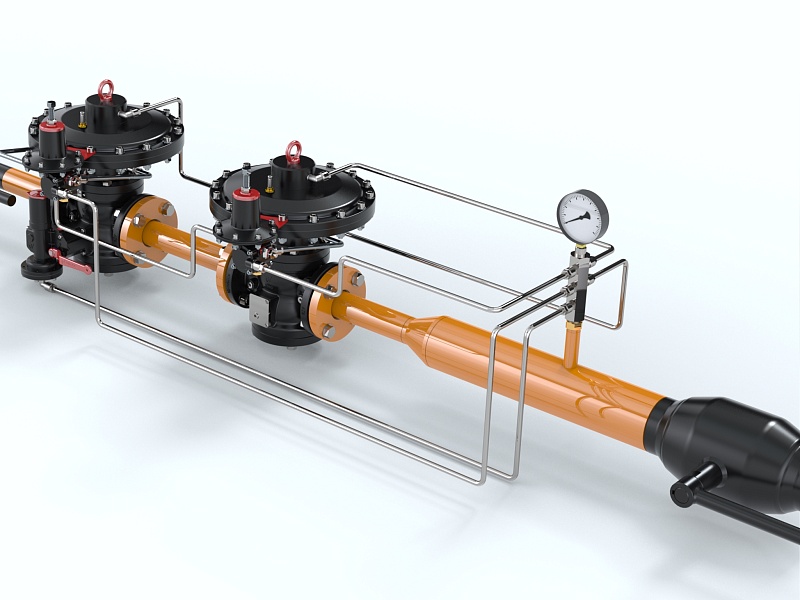

БЛОК РЕГУЛЯТОР-МОНИТОР
Монитор, как правило, устанавливается перед основным регулятором. Оба регулятора конструктивно
идентичны, с точки зрения их рабочих характеристик. Единственное отличие заключается в том, что монитор настроен на значение выше, нежели у основного регулятора. Пропускная способность блока регулятора-монитора на 20% ниже, чем у одного регулятора. Данная схема возможна на базе регуляторов VENIO-C, VENIO-C.R5, VENIO-B.R1.
