Назначение и область применения
Фильтры-сепараторы «Сигнал» предназначены для очистки природного газа от капельной жидкости (газового конденсата, масла, влаги) и механических примесей. Оборудование обеспечивает защиту газоперекачивающего, измерительного и регулирующего оборудования от абразивного износа и засорения, а также предотвращает попадание жидкой фазы в газовые сети среднего и низкого давления.
Фильтры-сепараторы применяются в составе:
- газотранспортных систем – магистральные газопроводы, линейные компрессорные станции;
- компрессорных и дожимных станций – защита компрессорного оборудования;
- установок подготовки природного и попутного нефтяного газа – УКПГ, ППГ, пункты предварительного сбора газожидкостной смеси;
- нефтеперерабатывающих и газоперерабатывающих заводов;
- систем подачи сжатого воздуха и технологических газов на промышленных предприятиях;
- энергетики – подготовка топливного газа для газотурбинных установок и котельных;
- газораспределительных станций (ГРС, АГРС) – сепарация капельной жидкости.
Конструкция и принцип работы

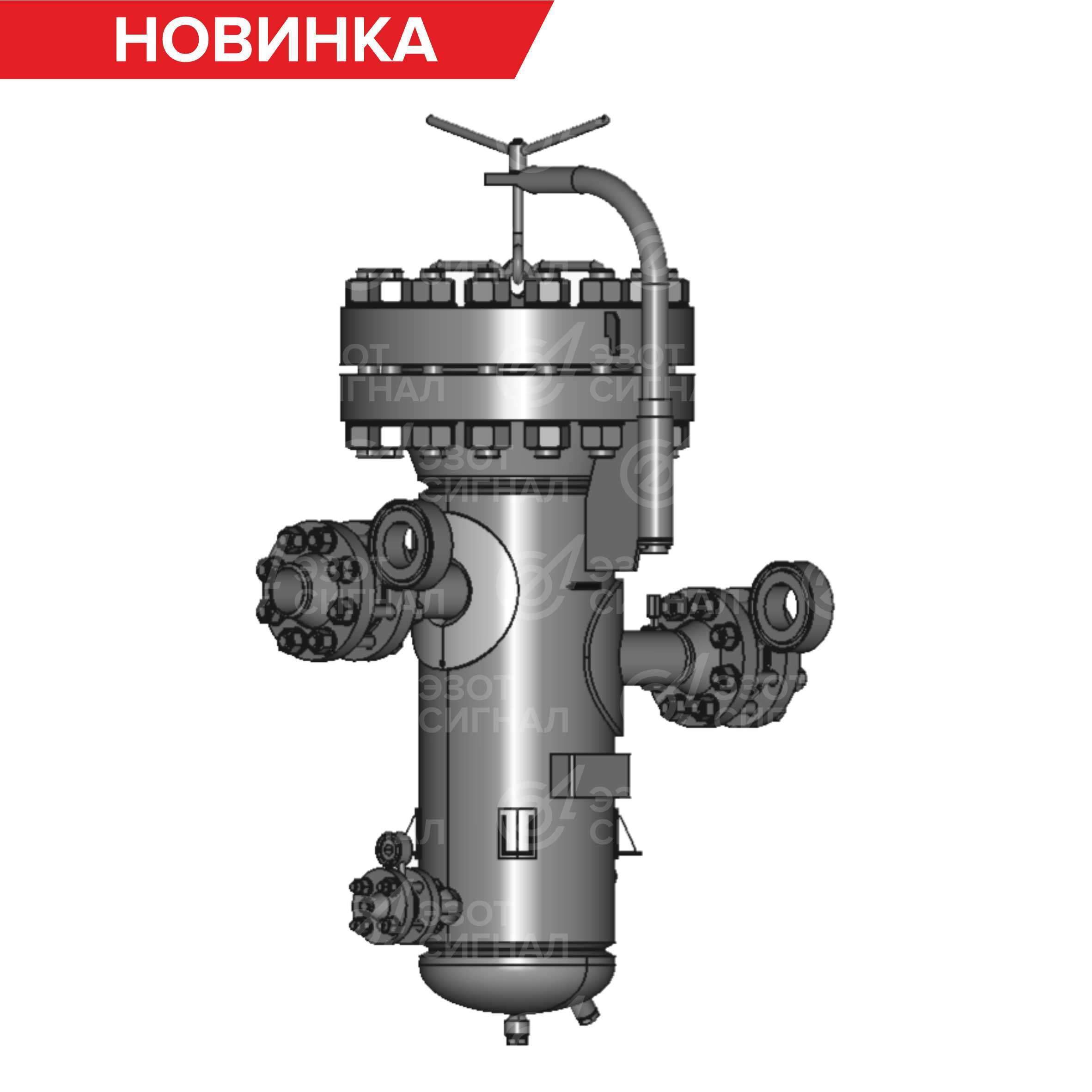

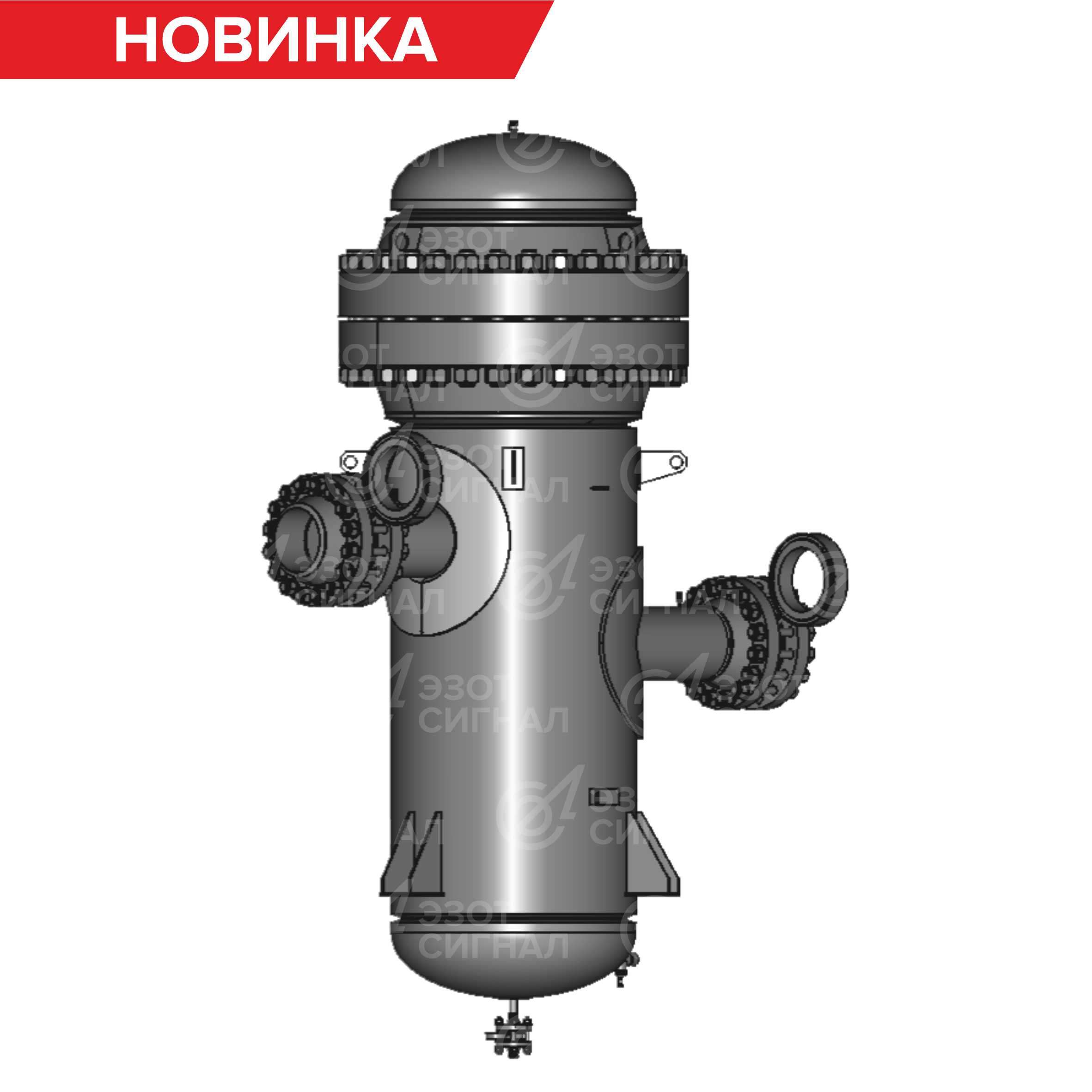

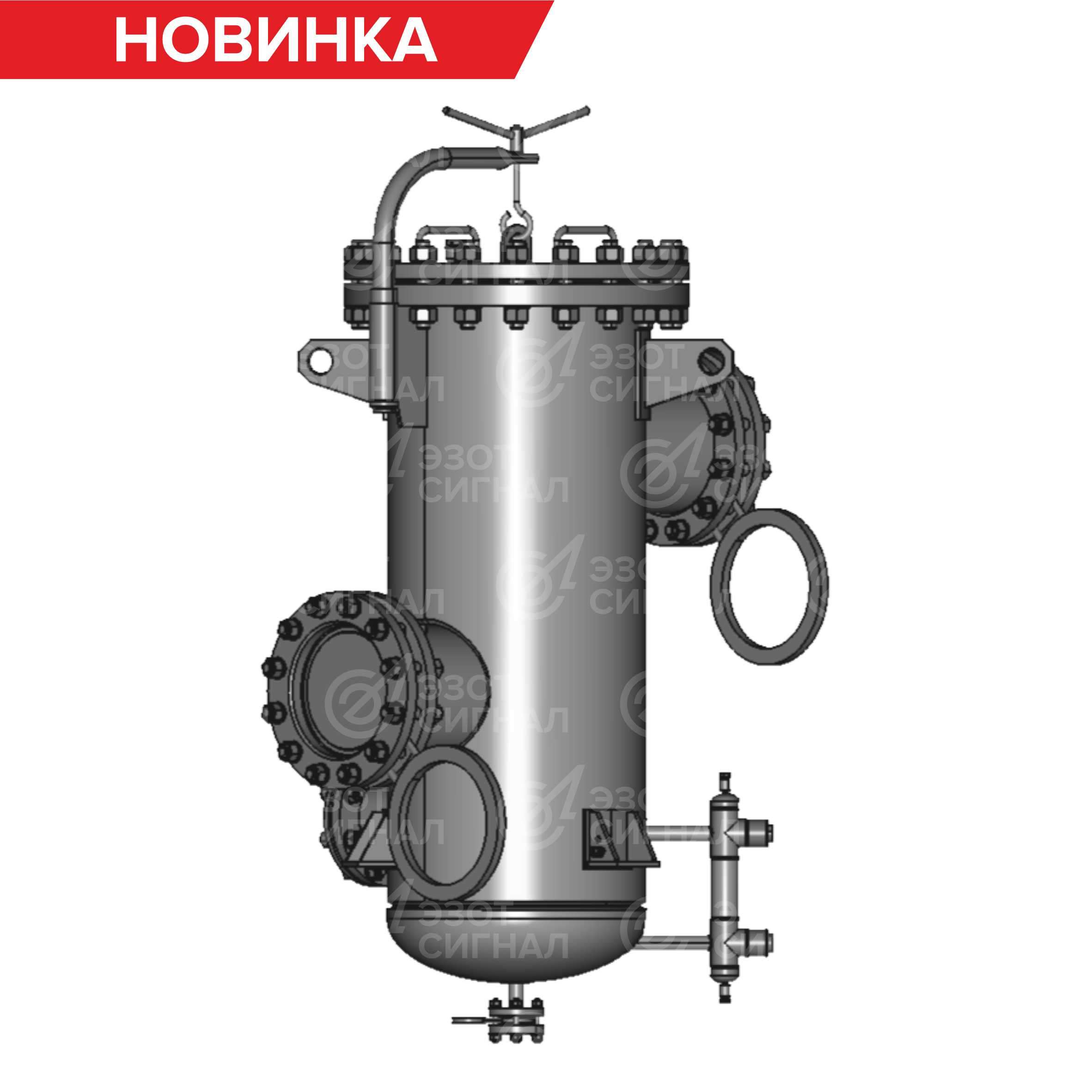

Фильтр-сепаратор представляет собой вертикальный или горизонтальный цилиндрический сосуд, объём которого зависит от количества проходящего через него газа.
Газожидкостная смесь поступает в корпус через входной патрубок, расположенный в средней части аппарата. Газовый поток движется вдоль стенки сепаратора, где под действием центробежной силы происходит отделение твёрдых и жидких включений. Отделившиеся загрязнения под действием центробежных и гравитационных сил по нисходящей спирали осаждаются и накапливаются в нижней части аппарата.
Предварительно очищенный газовый поток направляется во вторую ступень очистки – пакет каплеотделителей и/или дополнительных фильтрующих элементов (фильтр-коалесцеров), где происходит окончательная очистка среды. После этого газовый поток выходит через выходной патрубок.
В нижней части сепаратора предусмотрена накопительная дренажная ёмкость (встроенная или наружная) для сбора отделённой жидкости. Объём накопительной части рассчитывается исходя из содержания жидкости в газе и требуемой периодичности сброса.
Преимущества фильтров-сепараторов «Сигнал»
- Высокая эффективность очистки – улавливание не менее 90% твёрдых частиц размером от 1 мкм.
- Двухступенчатая очистка – сочетание центробежной сепарации и тонкой фильтрации.
- Защита оборудования – предотвращение абразивного износа и засорения компрессоров, счётчиков, регулирующей арматуры и КИПиА.
- Надёжность и долговечность – материал корпуса 09Г2С, устойчивый к коррозии и высоким нагрузкам.
- Адаптивность – возможность проектирования под конкретные параметры среды и условия эксплуатации.
- Полная заводская готовность – оборудование поставляется в виде готовых к монтажу изделий.
Технические особенности
- Номинальные диаметры: DN50 … DN300.
- Рабочее давление: до 25,0 МПа.
- Температура рабочей среды: от -10 до +50 °С.
- Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.
- Группа сосуда по ГОСТ 34347-2017: 1.
Как заказать
Для подбора и заказа фильтра-сепаратора для вашего объекта:
- Определите требуемый номинальный диаметр, рабочее давление, расход газа и состав среды.
- Обратитесь к специалистам отдела продаж для консультации и получения коммерческого предложения.
- Согласуйте технические требования и заключите договор.
- Получите готовое изделие с полным пакетом сопроводительной документации.
