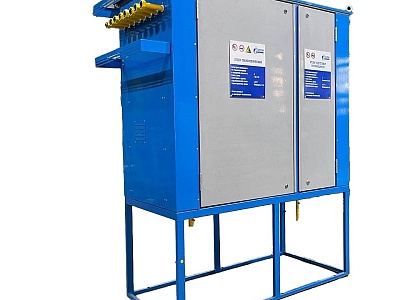

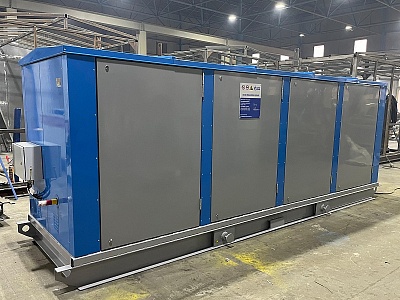

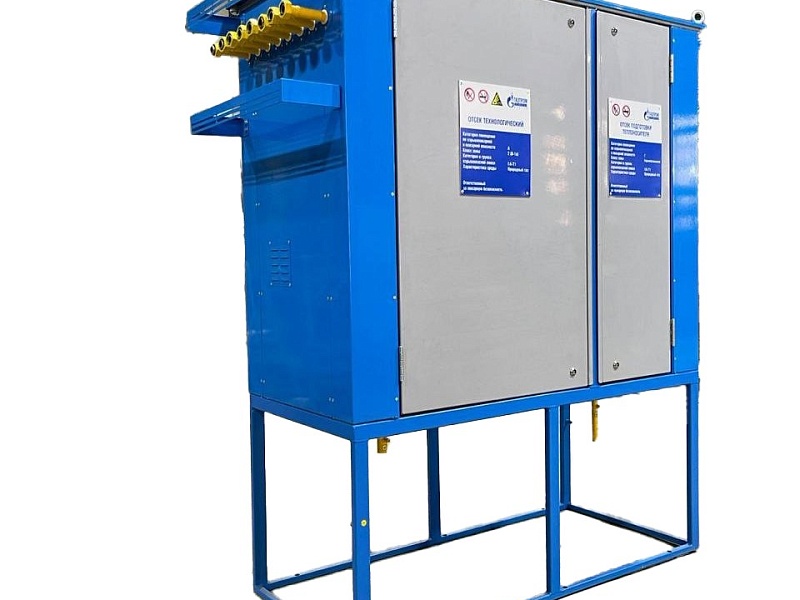

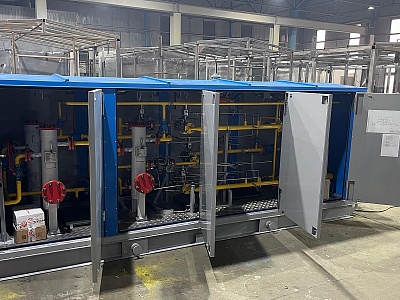

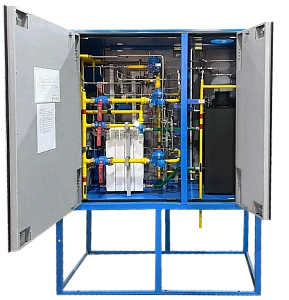

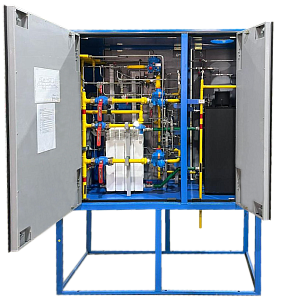

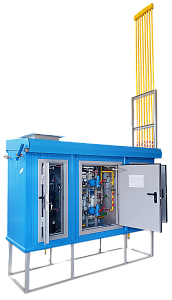

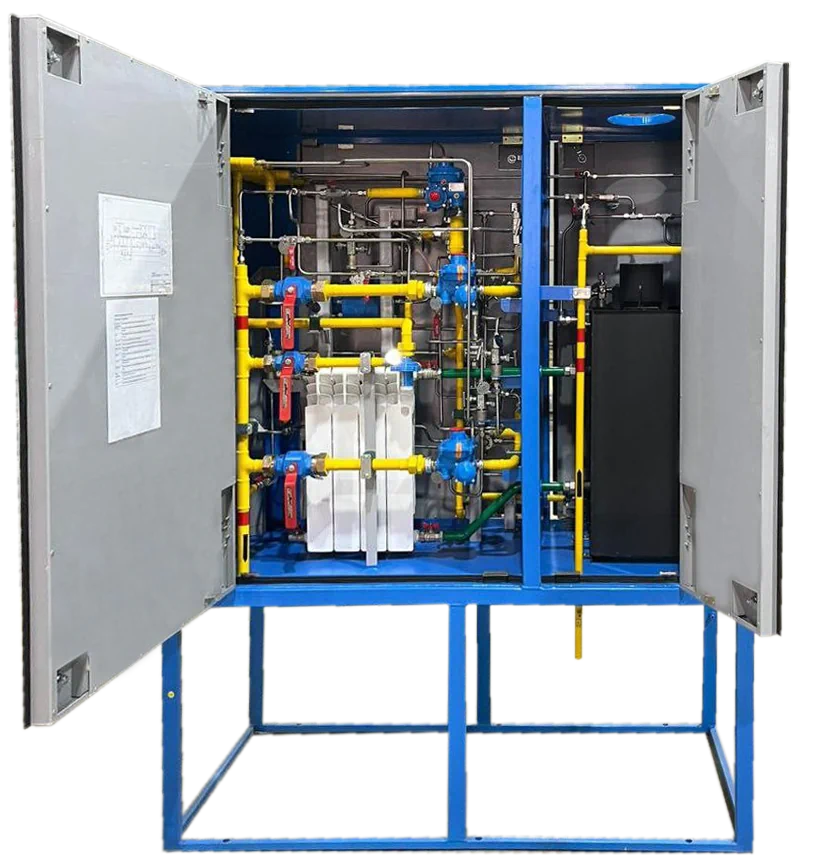

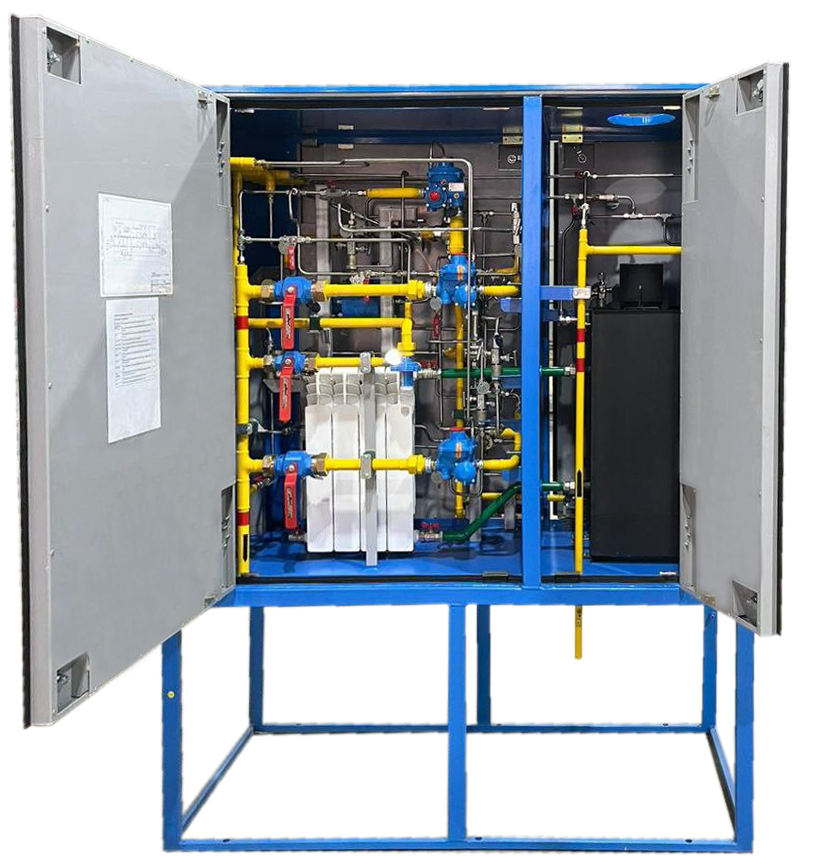

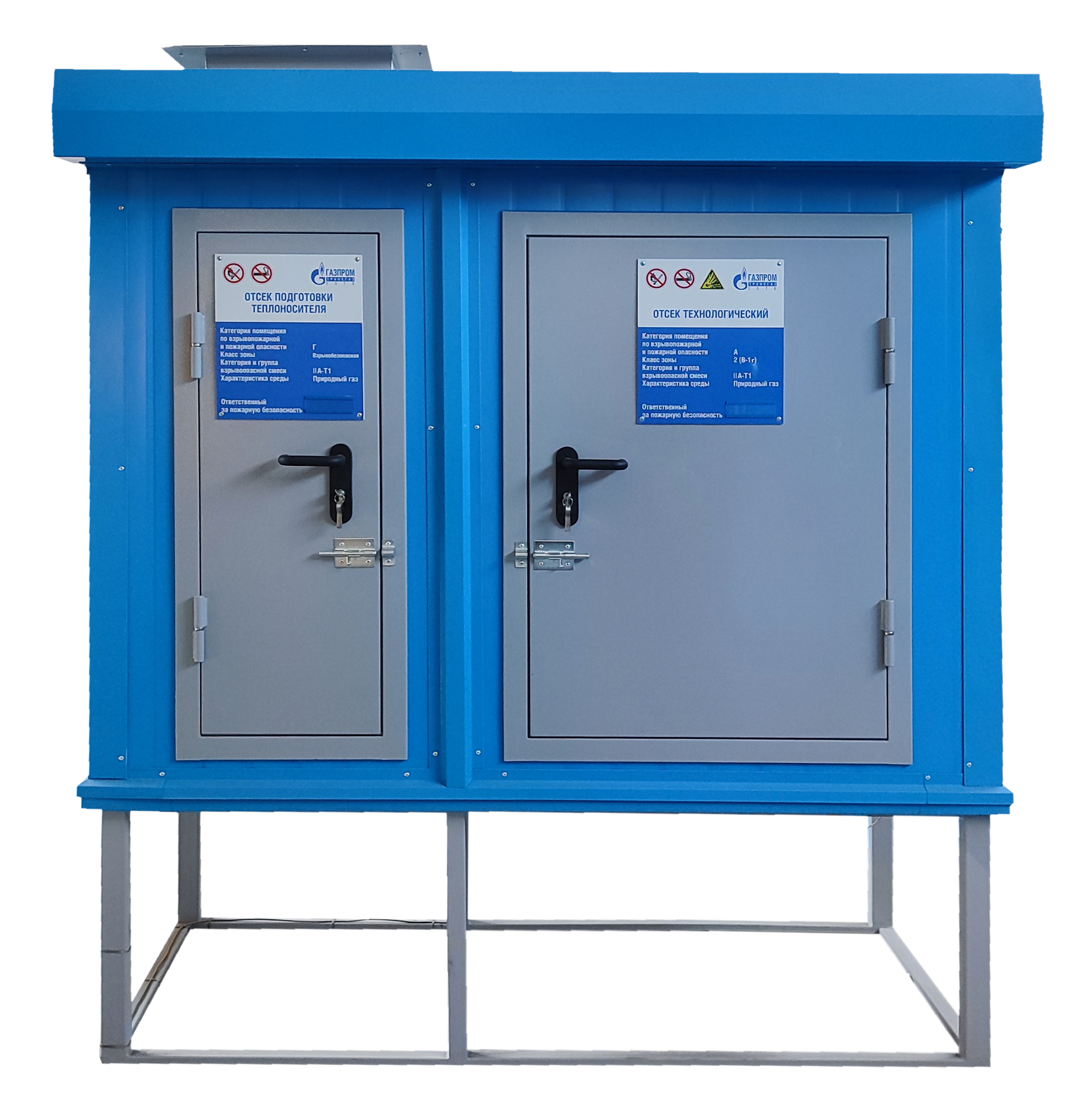

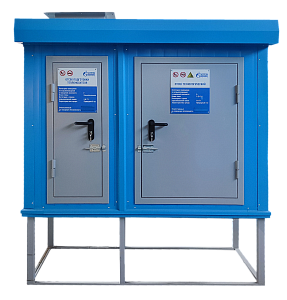

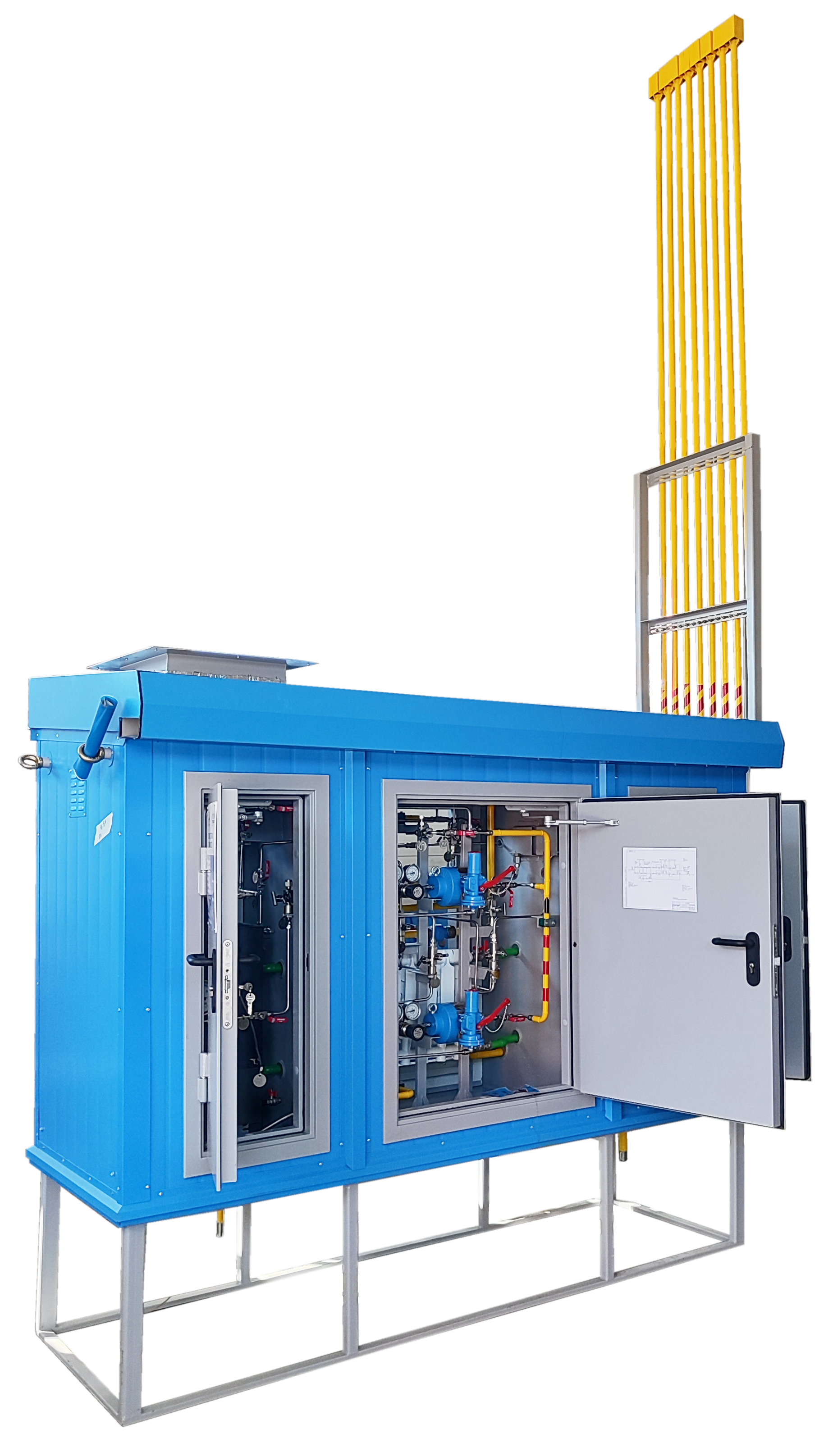

Редуцирующие пункты РП

Пункты редуцирования газа РП «Сигнал» предназначены для снижения магистрального давления газа (свыше 1,2 МПа) и поддержания выходного давления на заданном уровне (низкое либо среднее выходное давление) при температуре окружающего воздуха от –60 до +40°С.

Наиболее частая область применения – газоснабжение потребителей непосредственно от сети магистрального газопровода, при отсутствии возможности подключения к сетям газораспределения (давлением до 1,2 МПа).

Описание

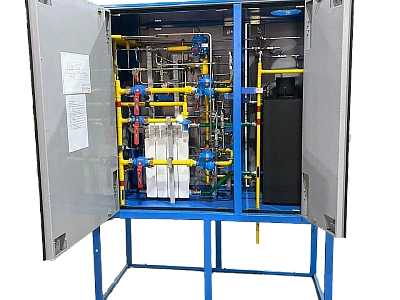

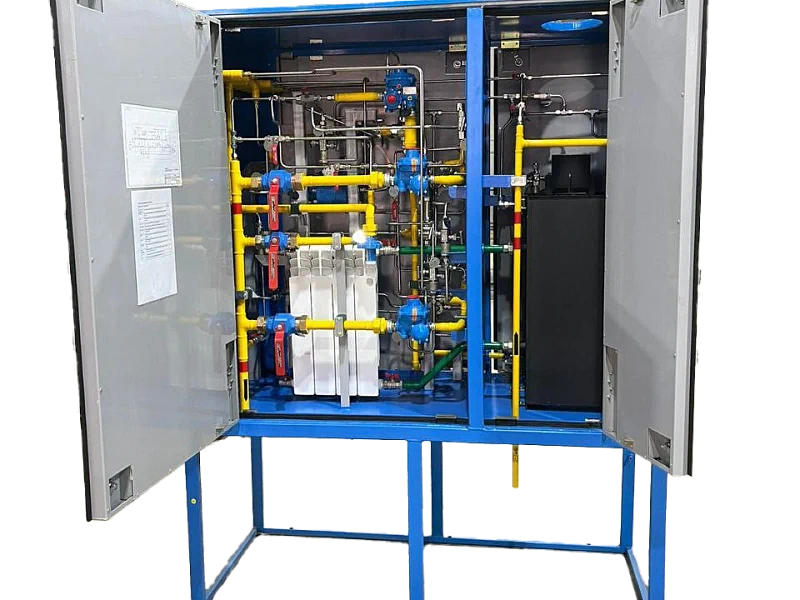

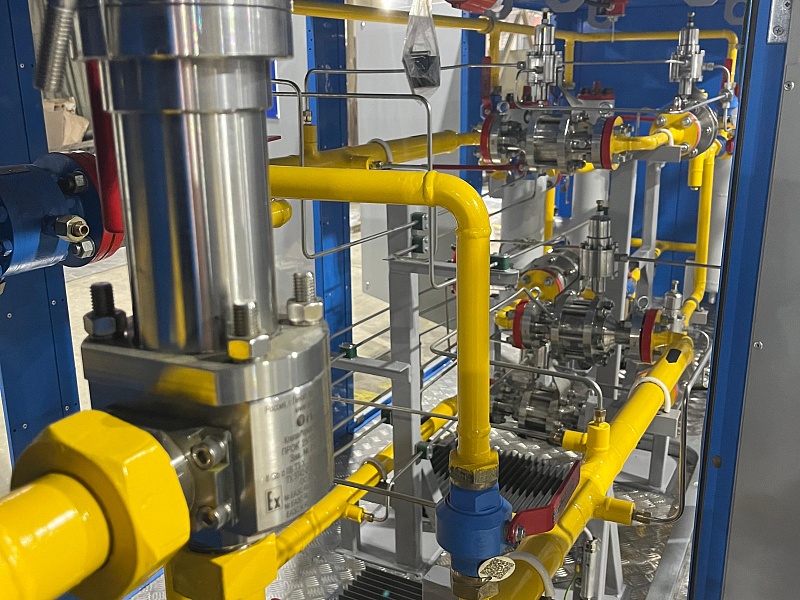

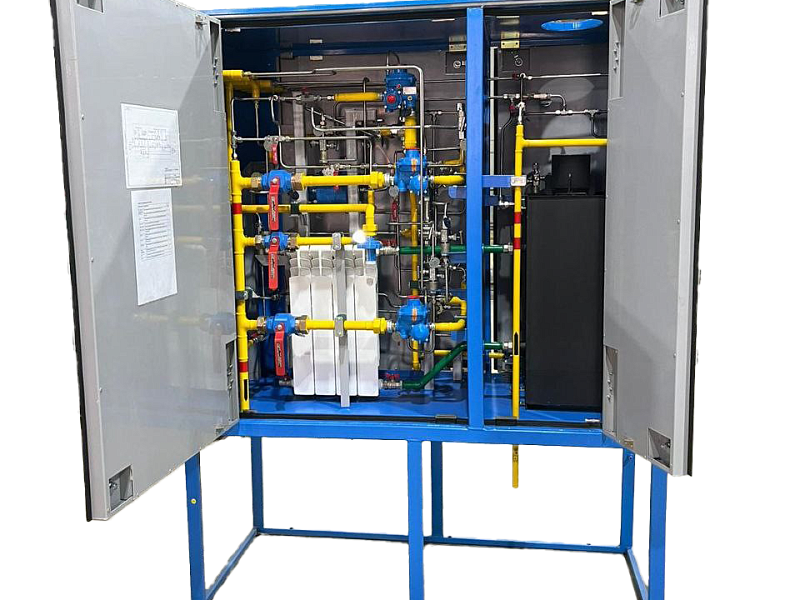

Ключевые узлы и агрегаты, входящие в состав РП, производятся на нашем предприятии:
- устройства первой ступени редуцирования;
- устройства второй ступени редуцирования;
- узел подогрева газа с автоматикой безопасности;
- узел одоризации.

ИНТЕРГАЗСЕРТ.jpg Пункты редуцирования газа РП "Сигнал" сертифицированы в системе добровольной сертификации "ИНТЕРГАЗСЕРТ"

Обозначение	Наименование	Диапазон настройки выходного давления МПа (кгс/см²)	Пропускная способность для газа при н.у., м³/час
РП-1-50	Пункт редуцирующий автоматический РП-1-50 «Сигнал»	от 0,002 до 0,003 (от 0,02 до 0,03)	50
РП-1-100	Пункт редуцирующий автоматический РП-1-100 «Сигнал»		100
РП-1-200	Пункт редуцирующий автоматический РП-1-200 «Сигнал»		200
РП-1-300	Пункт редуцирующий автоматический РП-1-300 «Сигнал»		300
РП-1-400	Пункт редуцирующий автоматический РП-1-400 «Сигнал»		400
РП-1-500	Пункт редуцирующий автоматический РП-1-500 «Сигнал»		500
РП-2-50	Пункт редуцирующий автоматический РП-2-50 «Сигнал»	от 0,01 до 0,05 (от 0,1 до 0,5)	50
РП-2-100	Пункт редуцирующий автоматический РП-2-100 «Сигнал»		100
РП-2-200	Пункт редуцирующий автоматический РП-2-200 «Сигнал»		200
РП-2-300	Пункт редуцирующий автоматический РП-2-300 «Сигнал»		300
РП-2-400	Пункт редуцирующий автоматический РП-2-400 «Сигнал»		400
РП-2-500	Пункт редуцирующий автоматический РП-2-500 «Сигнал»		500
РП-3-50	Пункт редуцирующий автоматический РП-3-50 «Сигнал»	от 0,1 до 0,15 (от 1 до 15)	50
РП-3-100	Пункт редуцирующий автоматический РП-3-100 «Сигнал»		100
РП-3-200	Пункт редуцирующий автоматический РП-3-200 «Сигнал»		200
РП-3-300	Пункт редуцирующий автоматический РП-3-300 «Сигнал»		300
РП-3-400	Пункт редуцирующий автоматический РП-3-400 «Сигнал»		400
РП-3-500	Пункт редуцирующий автоматический РП-3-500 «Сигнал»		500
РП-4-50	Пункт редуцирующий автоматический РП-4-50 «Сигнал»	от 0,2 до 0,6 (от 2 до 6)	50
РП-4-100	Пункт редуцирующий автоматический РП-4-100 «Сигнал»		100
РП-4-200	Пункт редуцирующий автоматический РП-4-200 «Сигнал»		200
РП-4-300	Пункт редуцирующий автоматический РП-4-300 «Сигнал»		300
РП-4-400	Пункт редуцирующий автоматический РП-4-400 «Сигнал»		400
РП-4-500	Пункт редуцирующий автоматический РП-4-500 «Сигнал»		500

Параметры	РП-1-50 РП-1-100 РП-1-200 РП-1-300 РП-1-400 РП-1-500	РП-2-50 РП-2-100 РП-2-200 РП-2-300 РП-2-400 РП-2-500	РП-3-50 РП-3-100 РП-3-200 РП-3-300 РП-3-400 РП-3-500	РП-4-50 РП-4-100 РП-4-200 РП-4-300 РП-4-400 РП-4-500
Давление газа на входе Рвх МПа (кгс/см²)	от 1,2 до 12,5 (от 12 до 125)	от 1,2 до 12,5 (от 12 до 125)	от 1,2 до 12,5 (от 12 до 125)	от 1,2 до 12,5 (от 12 до 125)
Давление газа на выходе Рвых МПа (кгс/см²)	от 0,002 до 0,003 (от 0,02 до 0,03)	от 0,01 до 0,05 (от 0,1 до 0,5)	от 0,1 до 0,15 (от 1 до 1,5)	от 0,2 до 0,6 (от 2 до 6)
Диапазон срабатывания механизма контроля при понижении выходного давления	не менее 0,5 Рвых	не менее 0,5 Рвых	не менее 0,5 Рвых	не менее 0,5 Рвых
Диапазон срабатывания механизма контроля при повышении выходного давления	1,25 Рвых	1,25 Рвых	1,25 Рвых	1,25 Рвых
Давление срабатывания предохранительного сбросного клапана	1,15 Рвых	1,15 Рвых	1,15 Рвых	1,15 Рвых
Точность поддержания выходного давления при изменении расхода 1:2, не более, %	±10	±10	±10	±10
Количество рабочих линий	2	2	2	2
Пропускная способность при нормальных условиях по ГОСТ 2939, при Рвх=30кгс/см² по одной линии, м³/ч	60	60	60	60
Перепад температуры газа на подогревателе, 0С	до 50	до 50	до 50	до 50
Уровень шума при работе редуцирующего пункта, дБ	до 60	до 60	до 60	до 60
Габаритные размеры, мм	1260х600х2100	1260х600х2100	1260х600х2100	1260х600х2100
Масса пункта, не более, кг	300	300	300	300
