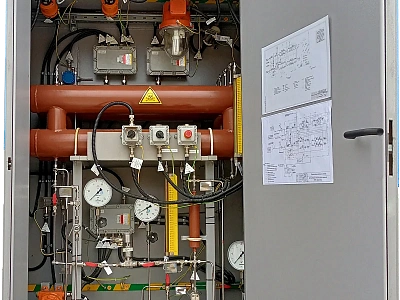

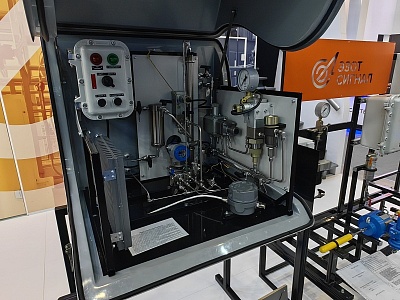

Установки одоризации газа УОГ

Установки одоризации УОГ «Сигнал» предназначены для нормированного дозирования одорантом потока природного газа по ГОСТ 5542 или сжиженного газа по ГОСТ 20448, с целью придания газу характерного запаха для своевременного обнаружения утечек газа.

Ключевые преимущества УОГ «Сигнал»:
- наличие модификаций на сверхмалые расходы (от 1 м3/ч);
-возможность настройки установки одоризации на режим совместной работы с газовым анализатором;
-возможность регулирования степени одоризации газа в автоматическом, полуавтоматическом и ручном режимах;
-заправка одоранта в рабочую ёмкость автоматическим закрытым способом;
-непосредственное считывание информации с вычислителей расхода газа;
-удаленное задание расхода газа от систем «верхнего уровня»;
- максимально полное импортозамещение;
- полный цикл производства (основные узлы и детали производятся непосредственно на заводе-изготовителе УОГ);
- программное обеспечение собственной разработки с возможностью интеграции в САУ различных производителей;
- наличие технического решения по модернизации ранее установленных одоризаторов (модули ММДО);
-поставка деталей и комплектующих для ремонта и модернизации установок одоризации, в том числе установок прочих производителей.

Базовые технические характеристики
1. Максимальный расход одорируемого газа (при степени одоризации 16 мг/нм3 газа) - от 1 до 500 000 нм³/час
2. Максимальное давление газа - 1,6МПа
3. Объем рабочей емкости одоранта - от 20 до 200л
4. Первичное электропитание - сеть переменного тока 220В 50Гц.
5. Вторичное электропитание - аккумуляторные батареи 24В
6. Рабочий диапазон напряжений сети переменного тока - 198-242В
7. Мощность, потребляемая от сети переменного тока, не более - 2кВт (может быть изменена в зависимости от комплектации)
8. Время работы комплекса без сети переменного тока - 24 ч
9. Тип интерфейса для подключения к САУ ГРС или ПК RS232 или RS485, Ethernet

Ассортимент установок одоризации газа УОГ "Сигнал"

№ п/п	Маркировка	Тип дозирования	Дозирующее устройство
1	УОГ-Ш-Н-(20-200)л "Сигнал" (в шкафу) УОГ-Р-Н-(20-200)л "Сигнал" (на раме) УОГ-Б-Н-(20-200)л "Сигнал" (в блок-боксе)	Автоматический, при помощи дозирующего насоса	1. БМДО ("Сигнал") 2. НДМ-1ЭП (ЗДТ "Ареопаг") 3. Вариант заказчика
2	УОГ-Ш-К-(20-200)л "Сигнал" (в шкафу) УОГ-Р-К-(20-200)л "Сигнал" (на раме) УОГ-Б-К-(20-200)л "Сигнал" (в блок-боксе)	Автоматический, при помощи дозирующего клапана	Дозирующий клапан КЭО-03/16 (НПП "Технопроект")
3	УОГ-Ш-Кр-(20-200)л "Сигнал"(в шкафу) УОГ-Р-Кр-(20-200)л "Сигнал" (на раме) УОГ-Б-Кр-(20-200)л "Сигнал" (в блок-боксе)	Ручной, при помощи игольчатого вентиля	Игольчатый вентиль регулировочного типа
4	Одоризатор фитильного типа УОГ-Ф-(20-40)л "Сигнал"	Фитильного типа (для пунктов редуцирования типа РП)	---

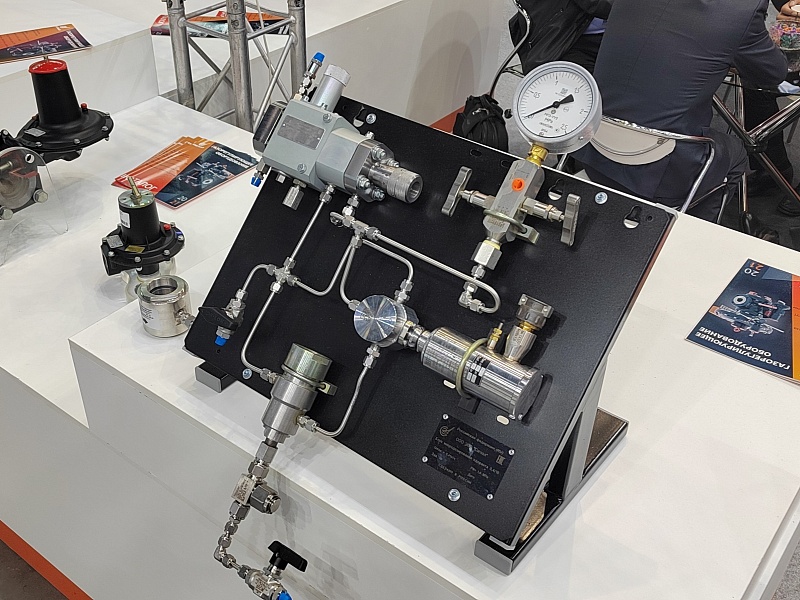

Модули микродозирования одоранта ММДО
Модули ММДО предназначены для модернизации и дооснащения морально и физически устаревших установок одоризации, а также для применения на объектах с низким качеством одоризации на малых и сверхмалых расходах (от 1м3/час).
Состоит из блока дозирования и блока управления.
Блок дозирования размещается в отдельном шкафу и подключается к линии подачи одоранта существующего одоризатора, в точке перед капельницей. Подключение блока не влияет на работу штатного блока одоризации, блок выводится в режим работы штатной капельницы. Блок управления получает данные о расходе газа с узла коммерческого учета и обеспечивает заданные параметры одоризации.
Модернизация установки одоризации при помощи модуля ММДО существенно удешевляет стоимость модернизации, по сравнению с полной заменой ранее введенных в эксплуатацию одоризоторов на новые (возможно сохранении ранее использлвавщихся ёмкостей, систем заправки одорантом, систем контроля загазованности, капельниц, фильтров, системы обвязки и тд.)

Установки одоризации УОГ Сигнал 2025.pdf	1770 Кб	Скачать
Декларация о соответствии УОГ ТР ТС 010 5д до 06.2026.pdf	508 Кб	Скачать
Сертиф. на тип УОГ ТР ТС 010 от 03.06.2021г..pdf	283 Кб	Скачать
Сертификат соответствия УОГ ТР ТС 012 до 12.12.2027.pdf	1826 Кб	Скачать
Сертификат пром. без. УОГ до 01.06.2028.pdf	1858 Кб	Скачать
Сертификат соотвествия №ОГН4.RU.1101.В03691_ИНТЕРГАЗСЕРТ_ УОГ_ с 04.02.2025 по 13.11.2026.pdf	1273 Кб	Скачать
