Фильтры газовые ФГ

Газовые фильтры ФГ "СИГНАЛ"
предназначены для очистки газа от твердых частиц, что обеспечивает герметичность арматуры и увеличивает срок службы всех устройств, находящихся в технологической цепочке после фильтра.

В конструкции фильтров применяются быстросъемные и ремонтопригодные фильтрующие элементы собственного изготовления со степенью фильтрации 5/50/80 мкм.

Фильтры изготовлены ООО «ЭЗОТ «Сигнал», соответствуют техническим условиям СЯМИ.061435-467ТУ, требованиям Технического регламента таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ГОСТ 12.2.063-2015, "Правилам безопасности сетей газораспределения и газопотребления".

Описание

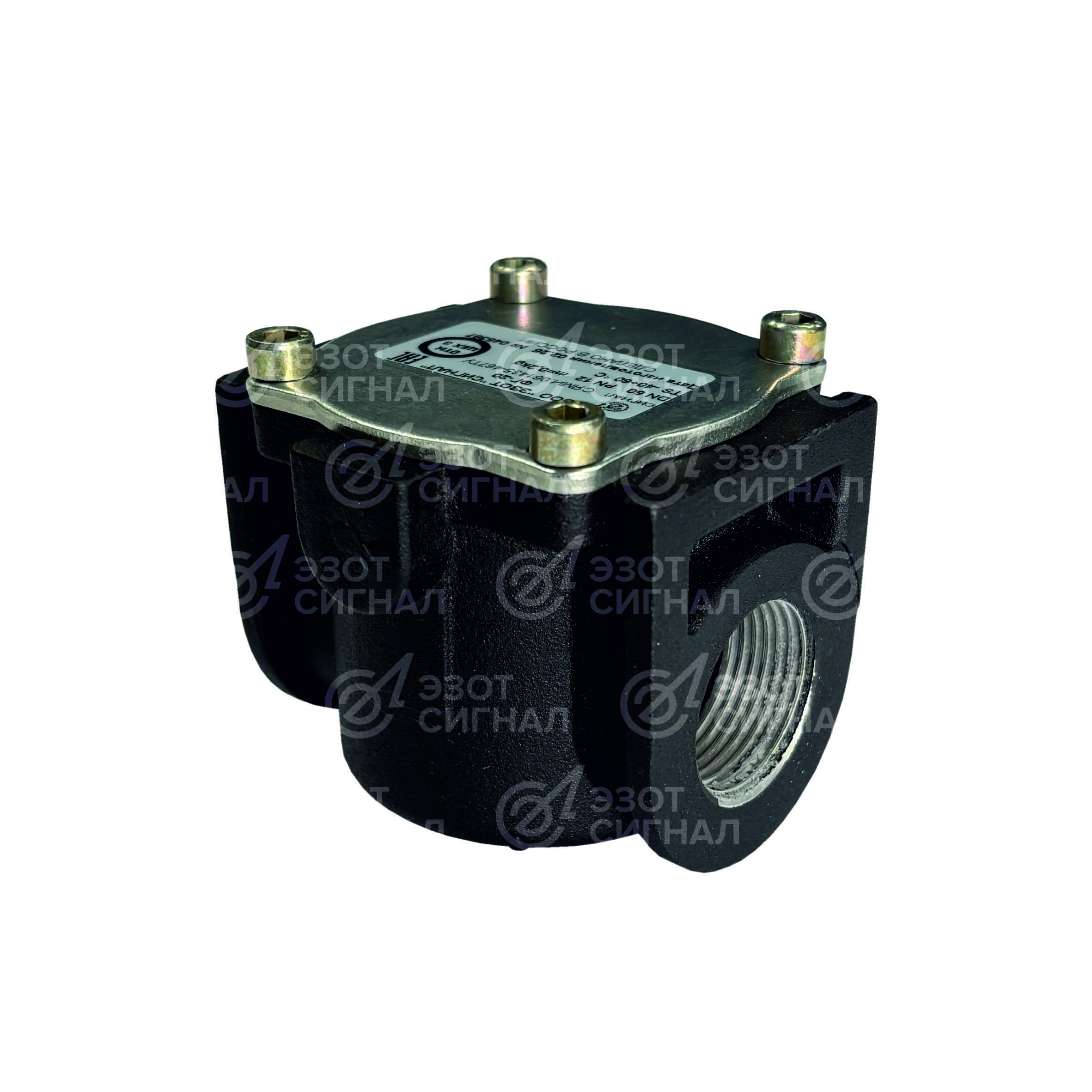

Фильтр газовый ФГ-20

Фильтр газовый ФГ-25

Фильтр газовый ФГ-32

Фильтр газовый ФГ-40

Фильтр газовый ФГ-50

Фильтр газовый ФГ-50-1

Фильтр газовый ФГ-50-2

Фильтр газовый ФГ-80

Фильтр газовый ФГ-80-1

Фильтр газовый ФГ-100-1

Фильтр газовый ФГ-150-1

Фильтр газовый ФГ-200-1

Фильтр газовый ФГ-250

Фильтр газовый ФГ-300-1

Фильтр газовый ФГ-400-1

Фильтр газовый ФГ-500-1

Конструктивные исполнения:

- алюминиевые фильтры (литой корпус), диаметром DN32...DN80;
- стальные фильтры (сварной корпус), диаметром DN32...DN500;

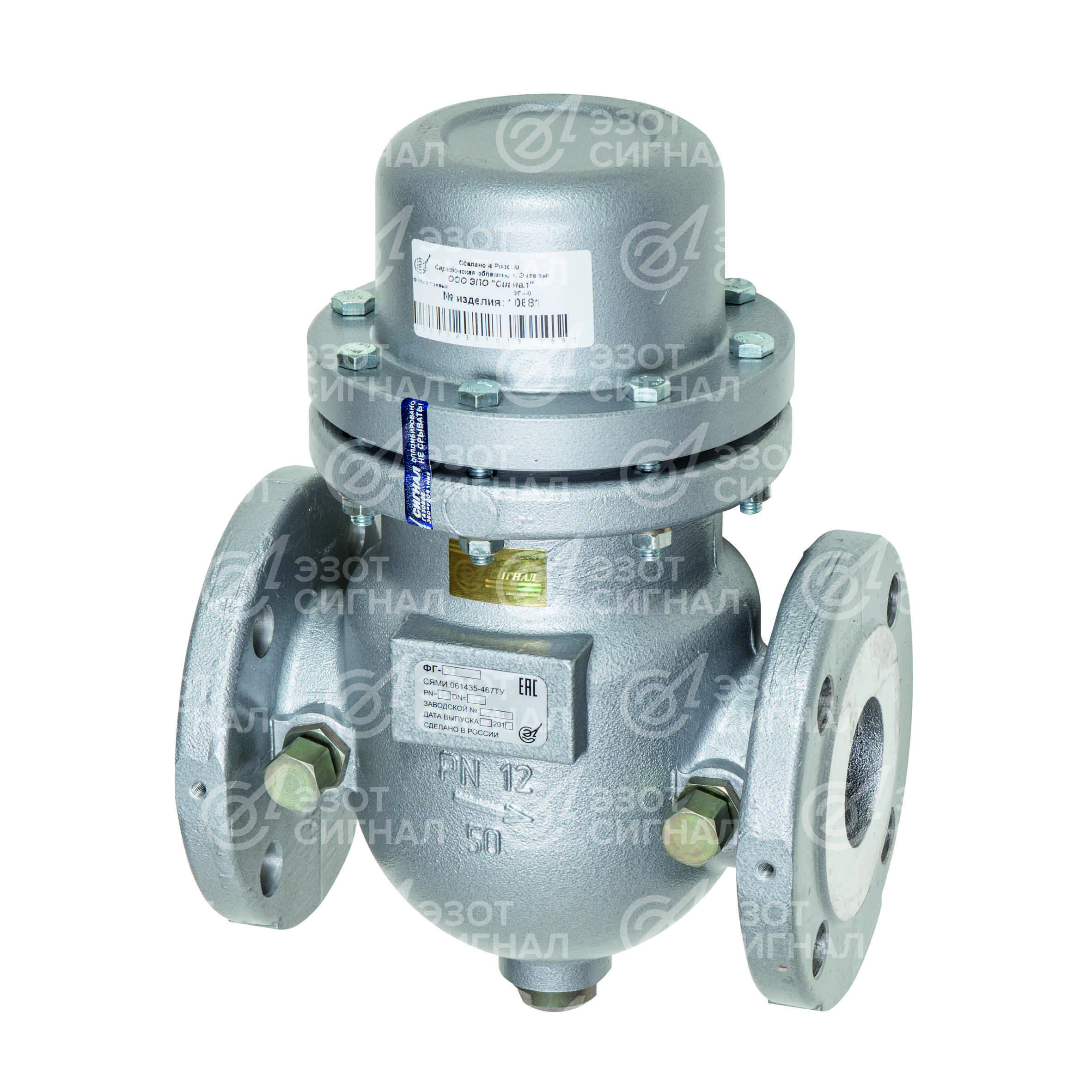

Алюминиевые фильтры (литой корпус):

ФГ-32	литой алюмин. корпус, степ фильтрац 80 мкм (5 мкм), DN32/DN32, PN=1,6МПа, Qмакс=2700 м3/ч. Быстросъемная цилиндрическая кассета
ФГ-40	литой алюмин. корпус, степ фильтрац 80 мкм (5 мкм), DN40/DN40, PN=1,6МПа, Qмакс=2700 м3/ч. Быстросъемная цилиндрическая кассета

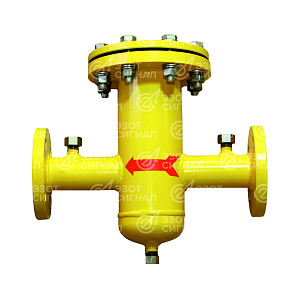

ФГ-50	литой алюмин. корпус, степ фильтрац 80 мкм (5 мкм), DN50/DN50, PN=1,2МПа, Qмакс=2800 м3/ч Быстросъемная цилиндрическая кассета

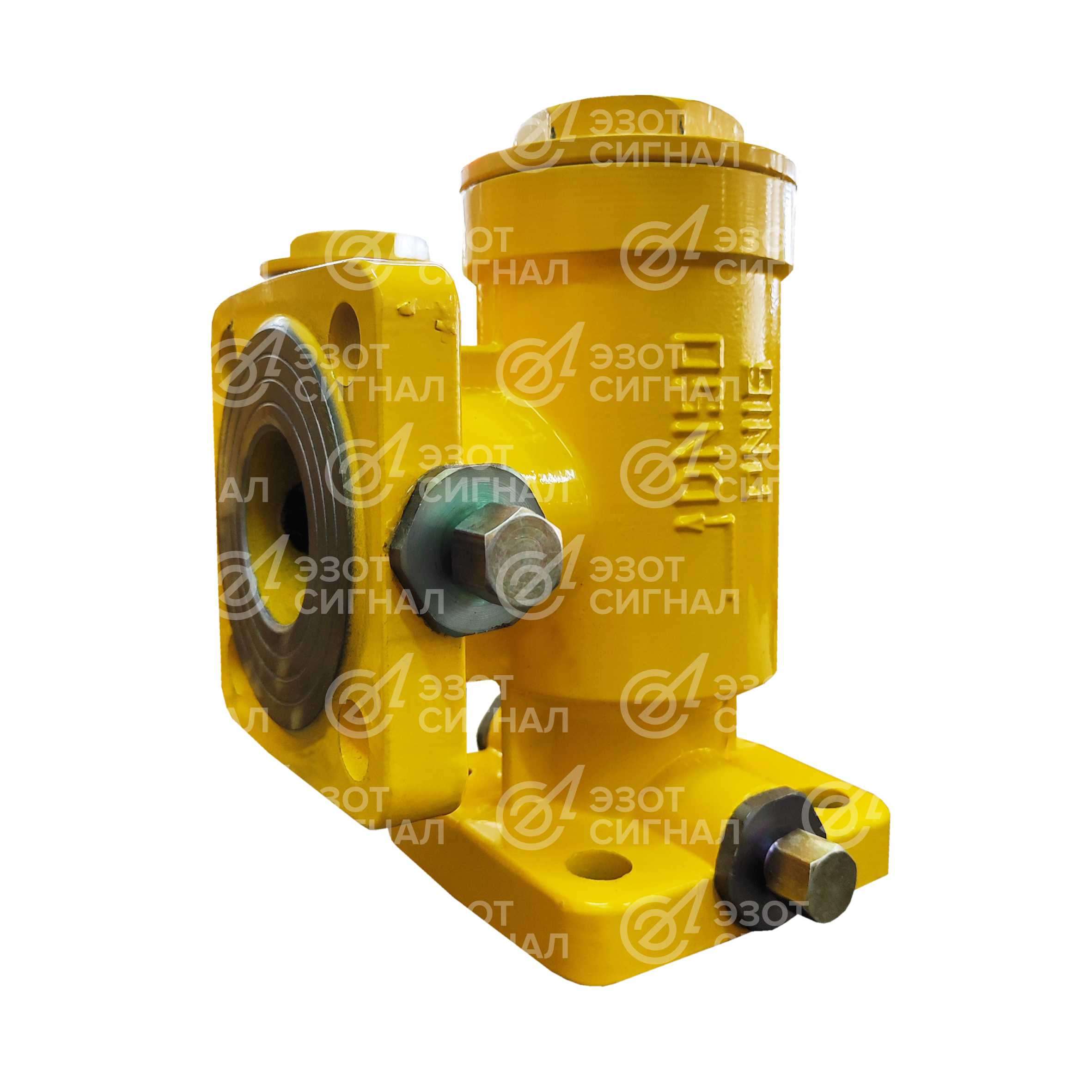

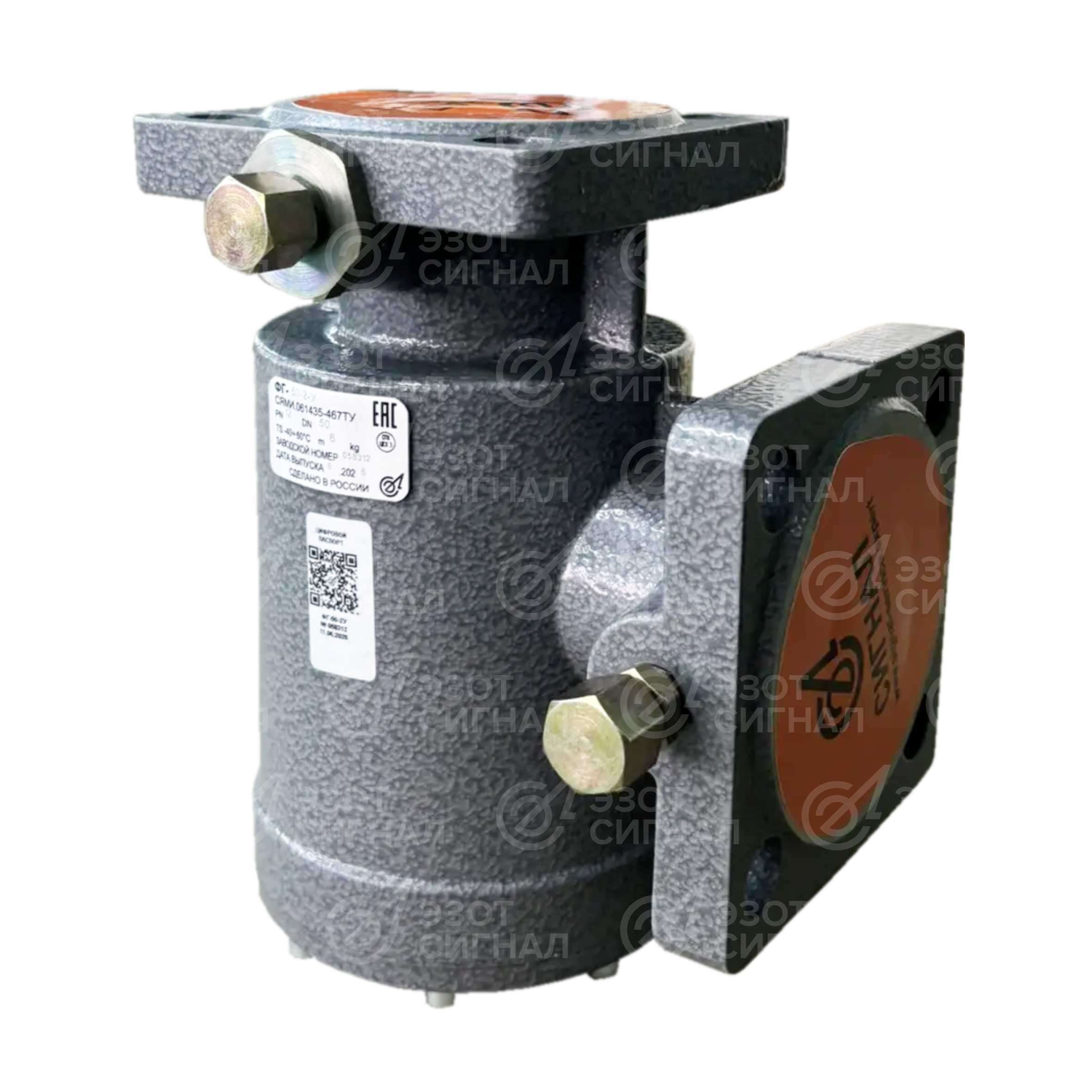

ФГ-50-2	литой алюмин. корпус углового исп., степ фильтрац 80 мкм (5 мкм), DN50/DN50, PN=1,2МПа, Qмакс=1800 м3/ч Быстросъемная цилиндрическая кассета
ФГ-80	литой алюмин. корпус, степ фильтрац 80 мкм (5 мкм), DN80/DN80, PN=1,2МПа, Qмакс=9000 м3/ч Быстросъемная цилиндрическая кассета

Стальные фильтры (сварной корпус):

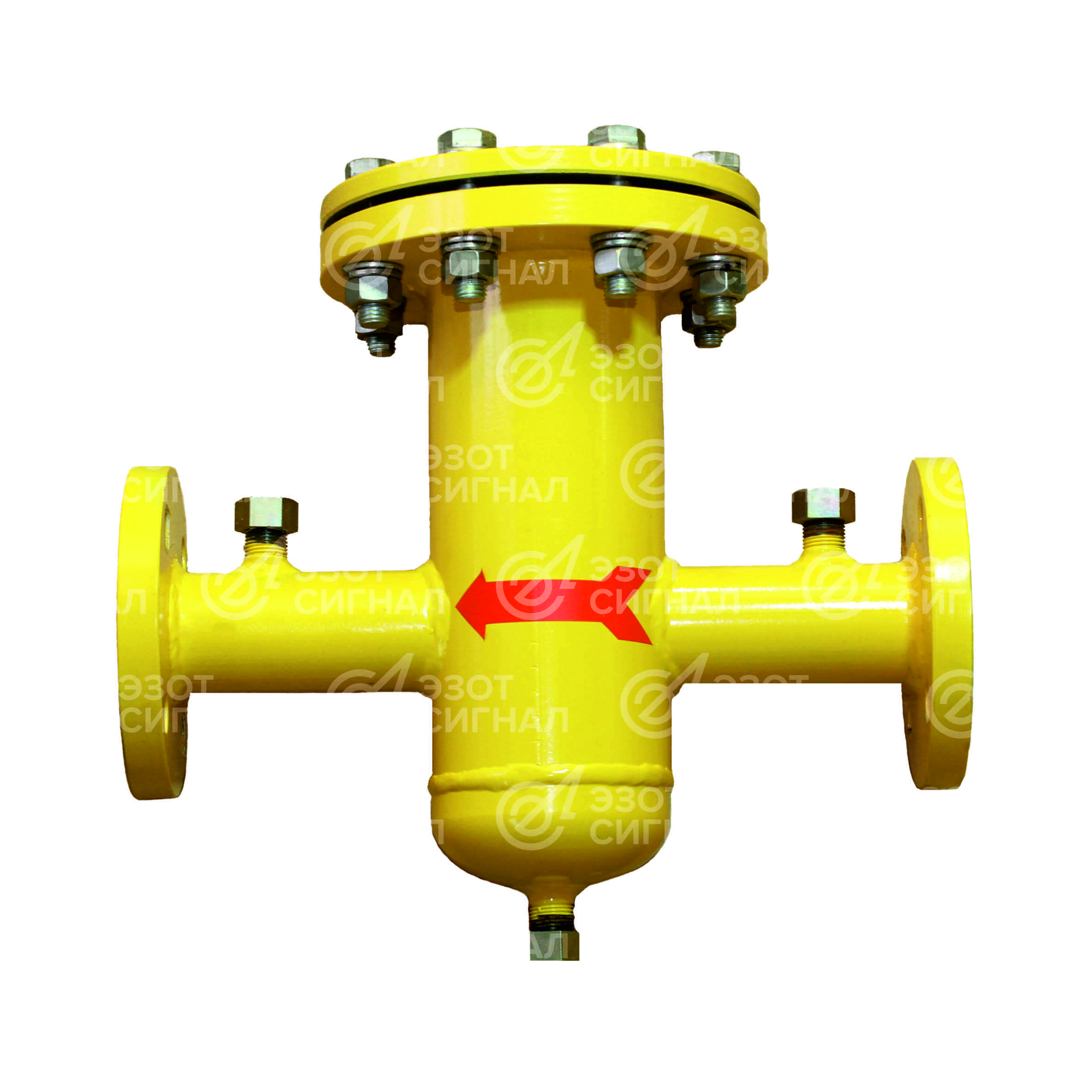

ФГ-50-1	сварной стальной корпус, степ фильтрац 80 мкм (5 мкм), DN50/DN50, PN=1,2МПа, Qмакс=7500 м3/ч Быстросъемная цилиндрическая кассета
ФГ-80-1	сварной стальной корпус, степ фильтрац 80 мкм (5мкм), DN80/DN80, PN=1,2МПа, Qмакс=15000 м3/ч Быстросъемная цилиндрическая кассета
ФГ-100-1	сварной стальной корпус, степ фильтрац 80 мкм (,5 мкм), DN100/DN100, PN=1,2МПа, Qмакс=25000 м3/ч Быстросъемная цилиндрическая кассета
ФГ-150-1	сварной стальной корпус, степ фильтрац 80 мкм (5 мкм), DN150/DN150, PN=1,2МПа, Qмакс=35000 м3/ч Быстросъемная цилиндрическая кассета
ФГ-200-1	сварной стальной корпус, степ фильтрац 80 мкм, DN200/DN200, PN=1,2МПа, Qмакс=50000 м3/ч Быстросъемные цилиндрические кассеты

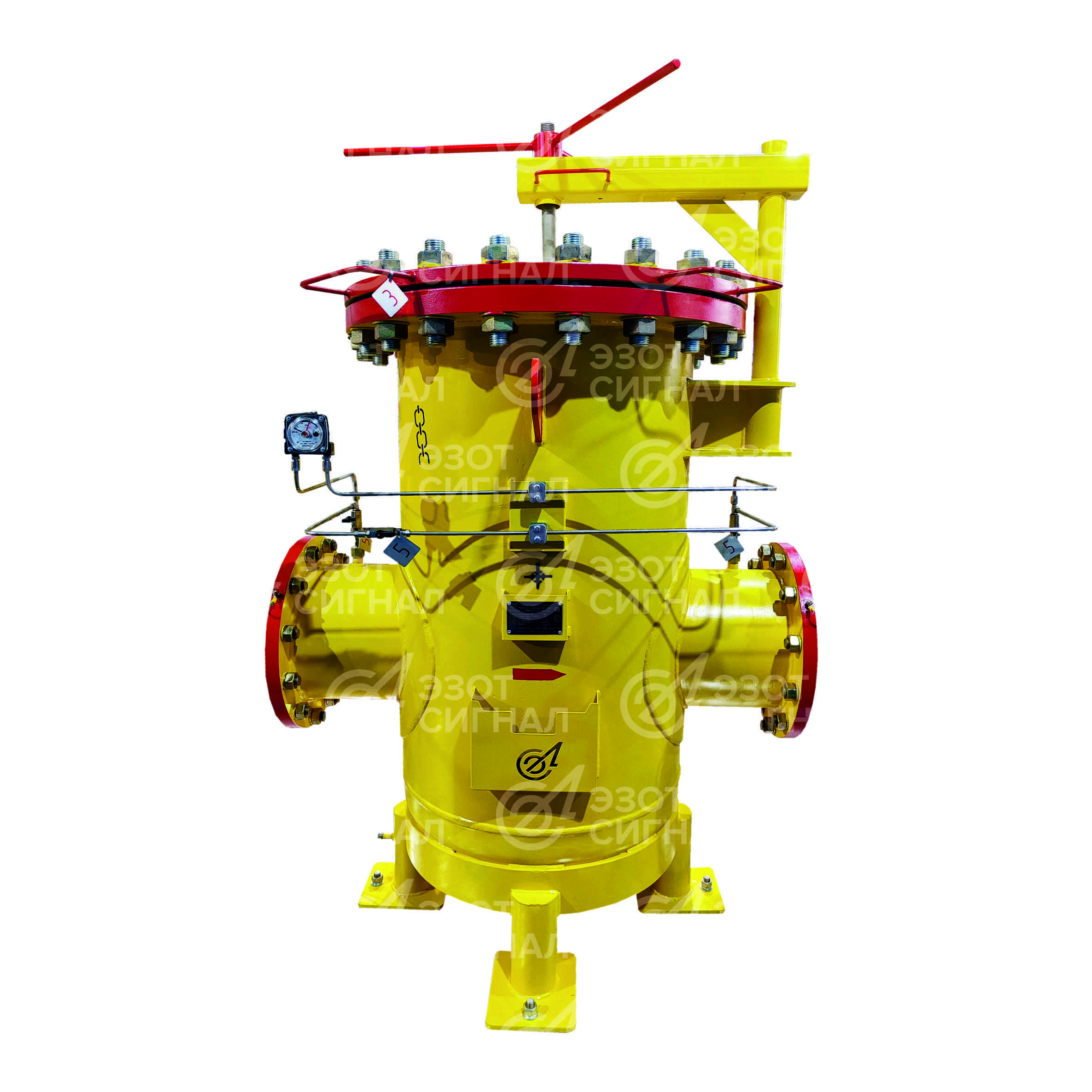

ФГ-250 (-300; -400; 500)	сварной стальной корпус, степ фильтрац 80 мкм, DN200…DN500, PN=1,2МПа, Qмакс=80000 (-120000, -220000, -330000) м3/ч Быстросъемные цилиндрические кассеты.

Фильтры газовые ООО "ЭЗОТ "Сигнал" сертифицированы в системе добровольной сертификации "ГАЗСЕРТ".

Характеристика	ФГ-32	ФГ-40	ФГ-50	ФГ-50-2	ФГ-80 (5 мкм)	ФГ-50-1	ФГ-80-1	ФГ-100-1	ФГ-150-1	ФГ-200-1	ФГ-300-1	ФГ-400-1	ФГ-500-1
Рабочая среда	Природный газ ГОСТ 5542-2014
Номинальное давление PN, МПа (кгс/см²)	1,6 (16)		1,2 (12)
Пропускная способность, м3/ч не менее, при перепаде давления на чистом фильтре ∆Р=5 кПа, при входных рабочих давлениях
- 0,1 МПа (1 кгс/см²)	440		540	440	1400	550	2400	4200	5500	8200	15400	18500	21000
- 1,2 МПа (12 кгс/см²)	2700		2800	1800	9000	7200	14600	25000	35000	50000	120000	220000	330000
Допустимая разность давлений на фильтроэлементе, кПа	5			10
Максимально допустимая разность давлений на фильтроэлементе, при которой не происходит разрушение фильтроэлемента, кПа	20
Номинальный диаметр прохода DN, мм	32	40	50		80	50	80	100	150	200	300	400	500
Соединение	Фланцевое по ГОСТ 33259-2015
Строительная длина, мм	180		220	118	280	400±3	500±3	550±3	620±3	900±3	1100±3	1350±3	1200±3
Масса, кг, не более	5		9	6	15	25	40	60	95	310	710	1250	1400
Уровень шума, дБ	80
Средний срок службы, лет	30
Степень фильтрации, мкм	80 (5*)

*изготовление фильтров со степенью фильтрации (5 мкм) для всех номинальных диаметров производится по отдельному заказу
