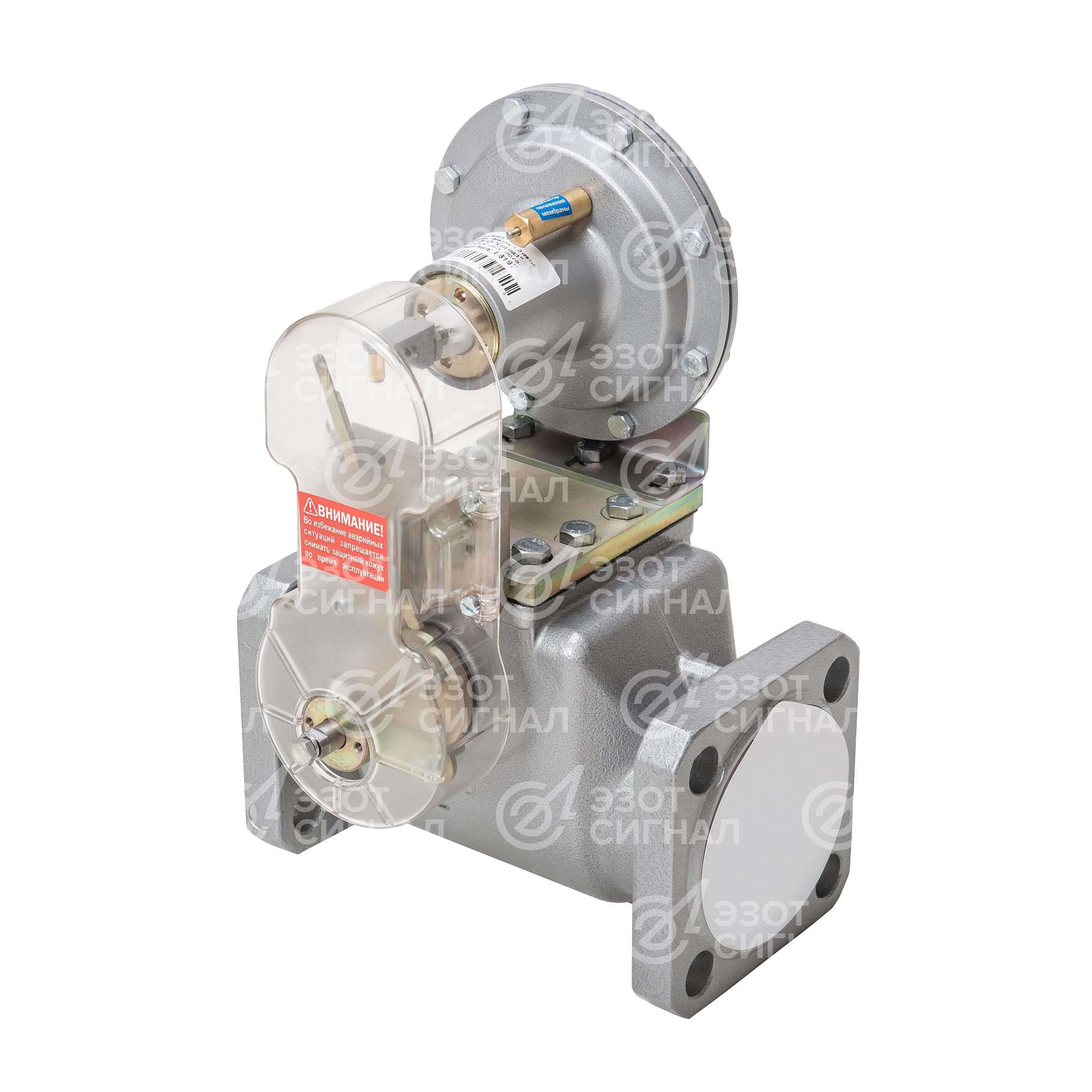

Клапаны запорные КПЗ

Запорные клапаны
обеспечивают прекращение подачи газа к потребителям, в случае повышения или понижения давления сверх заданных пределов.

Запорные клапаны КПЗ DN50, DN80, DN100 - клапаны «классической» конструкции.

Описание

Клапан изготовлен ООО «ЭЗОТ «Сигнал», соответствуют техническим условиям ТУ 4859-065-51416204-2002, требованиям технического регламента ТР ТС 010/2011 "О безопасности машин и оборудования", ГОСТ 12.2.063-2015, «Правилам безопасности сетей газораспределения и газопотребления».

Основные параметры и преимущества
Условия эксплуатации клапана должны соответствовать климатическому исполнению УХЛ 2 по ГОСТ 15150-69 для работы при температурах окружающего воздуха от минус 40 до плюс 60°С.

- соответствует требованиям технического регламента ТР ТС 010/2011;
- направление потока справа-налево и справа-налево;
- настроечные пружины в комплекте поставки;
- наличие защитного покрытия алюминиевого корпуса;
- закрытая рычажная система;
- материал седла, вала и направляющей - нержавеющая сталь;
- корпус рабочего клапана – нержавеющая сталь.


Клапаны запорные КПЗ сертифицированы в системе добровольной сертификации "ГАЗСЕРТ".

Наименование параметра или размера	КПЗ-50-Н	КПЗ-50-В	КПЗ-80-Н; КПЗ-80-Н-Л	КПЗ-80-В; КПЗ-80-В-Л	КПЗ-100-Н; КПЗ-100-Н-Л	КПЗ-100-В; КПЗ-100-В-Л
Рабочая среда	Природный газ ГОСТ 5542-2014
Максимальное рабочее давление на входе Рвх, МПа	1,2
Диапазон настройки давления срабатывания Рср, кПа - при понижении вых. давления - при повышении вых. давления	0,3...30 2...85	12...300 75...800	0,3...30 2...85	12...300 75...800	0,3...30 2...85	12...300 75...800
Погрешность срабатывания от заданного значения настройки, %, не более	10 (При Рнастр. до 5кПа) 5 (При Рнастр.≥ 5кПа)
Диаметр седел, мм	50		86
Присоединительные размеры: номинальный диаметр прохода - входного патрубка, мм - выходного патрубка, мм	DN50 DN50		DN80 DN80		DN100 DN100
- соединение	Фланцевое по ГОСТ 33259-2015
Габаритно-монтажные размеры, мм, не более длина/ширина/высота	220/280/350		350/270/395
Строительная длина, мм	220		350
Масса, кг, не более	8		9		15
Средний срок службы	30
Класс герметичности	Класс А по ГОСТ 9544-2015
Время срабатывания	≤1
